Datos del producto:
|
Material: | 50Mn, 42CrMo | Modelo: | 3 pulgadas verticales |
---|---|---|---|
Ratio del engranaje: | 31:1 | Eficacia: | el 40% |
Uso: | Mini Solar Trackers | Garantía: | 5~10 años |
Curso de la vida del campo: | 30 años | Sitio de la instalación: | Campo Abierto, Techo Plano |
Resaltar: | Pequeña impulsión de la ciénaga VE3,pequeña impulsión de la ciénaga 42CrMo,La ciénaga del motor 24VDC conduce solar |

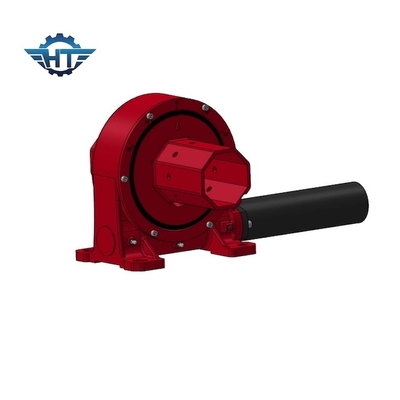

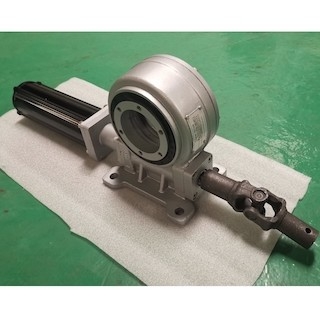

Dispositivo tamaño pequeño de la matanza VE3 con el motor eléctrico para el campo abierto Mini Solar Trackers
Descripción tamaño pequeño del dispositivo de la matanza
La impulsión tamaño pequeño de la matanza VE3 es una de nuestra familia de matanza de las impulsiones. Es un nuevo tipo de producto de la transmisión, él puede girar una carga pesada con un muy despacio. Se compone generalmente de gusano, del engranaje, de la vivienda, del motor y de otros componentes. Puesto que los componentes de la base son los hourgalss gusano y engranaje, pueden soportar simultáneamente fuerzas axiales, fuerzas radiales, y el vuelco de momentos. Comparado con los productos rotatorios tradicionales, la nueva impulsión de la matanza ofrece la instalación fácil, el mantenimiento fácil y un mayor grado de espacio de la instalación.
Modelo Performance Parameters de VE
Modelo Performance Parameters de VE | ||||||||||||
Modelo | Esfuerzo de torsión de la salida nominal (N.m) | Llevando a cabo el esfuerzo de torsión (kN.m) | Inclinando el esfuerzo de torsión (kN.m) | Carga axial (kN) | Carga radial (kN) | Ratio | Eficacia |
Precisión (Grado) |
IP | TEP de trabajo (℃) | De autoretención | Peso (kilogramos) |
3" | 806 | 9 | 5 | 22 | 15 | 31:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 12kg |
5" | 962 | 30 | 6 | 16 | 27 | 37:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 18kg |
7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 32kg |
8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 28kg |
9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 52kg |
12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 65kg |
14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 88 kilogramos |
17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 135 kilogramos |
21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 192 kilogramos |
25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 251 kilogramos |
Q&A
¿La impulsión rotatoria es ruidoso, cuál debe yo hacer?
La selección incorrecta de lubricante para el dispositivo de la matanza, lubricante escaso o envejecimiento e induración puede hacer el dispositivo de la impulsión de la matanza generar la vibración y el ruido, y este ruido no tiene ninguna cierta regla. En este caso, sólo el lubricante apropiado para el dispositivo de la impulsión de la matanza se selecciona, la cantidad de lubricante se ajusta, la vida de servicio del lubricante del transporte de la matanza se prolonga, y el ciclo del reemplazo razonablemente se determina.
¿Al correr, el motor hace mucho ruido, es éste normal?
Los sonidos de zumbido comunes y los sonidos de la resonancia del estante son comunes cuando el motor está corriendo. La vibración axial del eje del motor causará un ruido de alta frecuencia grande - sonido de zumbido, la frecuencia cuyo está lo mismo que la frecuencia axial de la vibración, que puede ser constante o variable. El método a evitar el zumbido es lo mismo que el método para prevenir la vibración axial.
