Datos del producto:
|
| Material: | 50Mn, 42CrMo | Contragolpe del engranaje helicoidal: | 0,1 grados |
|---|---|---|---|
| Ratio del engranaje: | 57:1 | Esfuerzo de torsión de la salida nominal: | 5060 nm |
| Llevar a cabo el esfuerzo de torsión: | kNm 40 | Inclinación del esfuerzo de torsión: | 5 kNm |
| Color estándar: | RAL 9006 | Peso de la carga: | 200~800 kilogramos |
| Resaltar: | engranaje que enreda la pequeña impulsión de la ciénaga,alta impulsión solar backholding de la ciénaga del perseguidor,impulsión de la ciénaga del gusano del engranaje que enreda |
||

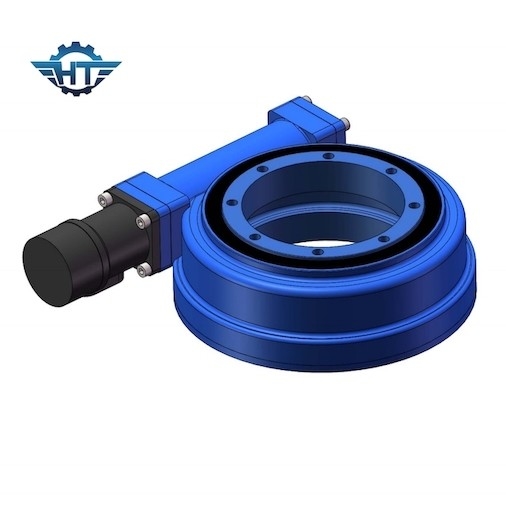

SE7 horizontal incluyó la vivienda de las impulsiones de la matanza para el solo perseguidor solar solar de AXIS Sun
Descripción de vivienda incluida de las impulsiones de la matanza
La impulsión de la matanza del engranaje del gusano de Hangtuo ofreció con bueno envolviendo enredar del gusano y del engranaje y el contacto de diente multi que hace la impulsión de la matanza con el alto esfuerzo de torsión backholding para mejorar la seguridad de sistema solar de seguimiento. Es de autoretención y puede girar el ° máximo ±65. Si es más grande gama necesaria, puede ser modificada para requisitos particulares.
Servicios modificados para requisitos particulares
1. Diseño especial basado en diversos usos y proyectos
2. diversos tipos de motores se podían hacer juego, por ejemplo los motores hidráulicos, los motores de pasos, los motores eléctricos etc.
3. diversos colores están disponibles basados en código de RAL; nuestro color estándar es RAL 9006.
Parametrización para la optimización del tratamiento de las series del SE
| Modelo Performance Parameters del SE | ||||||||||||
| Modelo |
Salida nominal Esfuerzo de torsión (N.m) |
Inclinación Esfuerzo de torsión (N.m) |
Tenencia Esfuerzo de torsión (N.m) |
Axial Carga (kN) |
Parte radial Carga (kN) |
Ratio | Eficacia |
Precisión (grado) |
IP |
TEP de trabajo. (℃) |
Uno mismo fijación |
Peso (kilogramo) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 204 |
Usos
¿Cómo los trabajos de las impulsiones de la matanza en el sistema de seguimiento solar del solo eje?
Tomando al perseguidor horizontal Este-Oeste de solo-AXIS como un ejemplo, el principio de seguimiento horizontal de solo-AXIS se explica. El eje de rotación del sistema de seguimiento solar se arregla en la dirección norte-sur. Entonces, según el cambio del ángulo del acimut del sol, los módulos fotovoltaicos se giran alrededor del eje de la rotación, y la orientación de los módulos en el perseguidor se ajusta según el grado de excitación de la luz del sol, reduciendo el ángulo entre el normal de los módulos fotovoltaicos y la luz del sol directa, y aumentando la radiación solar en la superficie del módulo. , que puede aumentar con eficacia la producción de energía. La producción de energía del sistema de seguimiento plano de solo-AXIS puede ser aumentada en el 10% al 25% en la mayoría de las áreas. La producción de energía del uniaxial plano Este-Oeste puede aumentar en el 25% en áreas bajas de la latitud, que es la mejor área de la adaptación.
