Datos del producto:
|
| Tipo: | Mecanismo de rueda helicoidal | Material: | 42CrMo o 50Mn |
|---|---|---|---|
| Uso: | Fresnel concentró la estación solar | Garantía: | 10 años |
| Color: | Gris de plata | Período de garantía: | 10 años |
| MOTOR: | 24V DC | Transporte: | por el aire, mar, ferroviario, expreso |
| Resaltar: | Envoltura de la impulsión de la matanza del engranaje de gusano,Caja de cambios 5" de la impulsión de la matanza,Fresnel concentró la impulsión de la matanza del gusano |
||

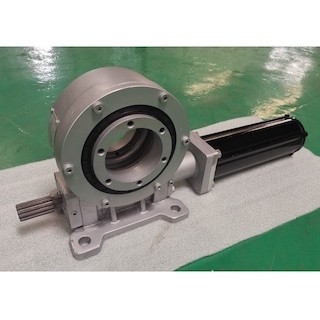

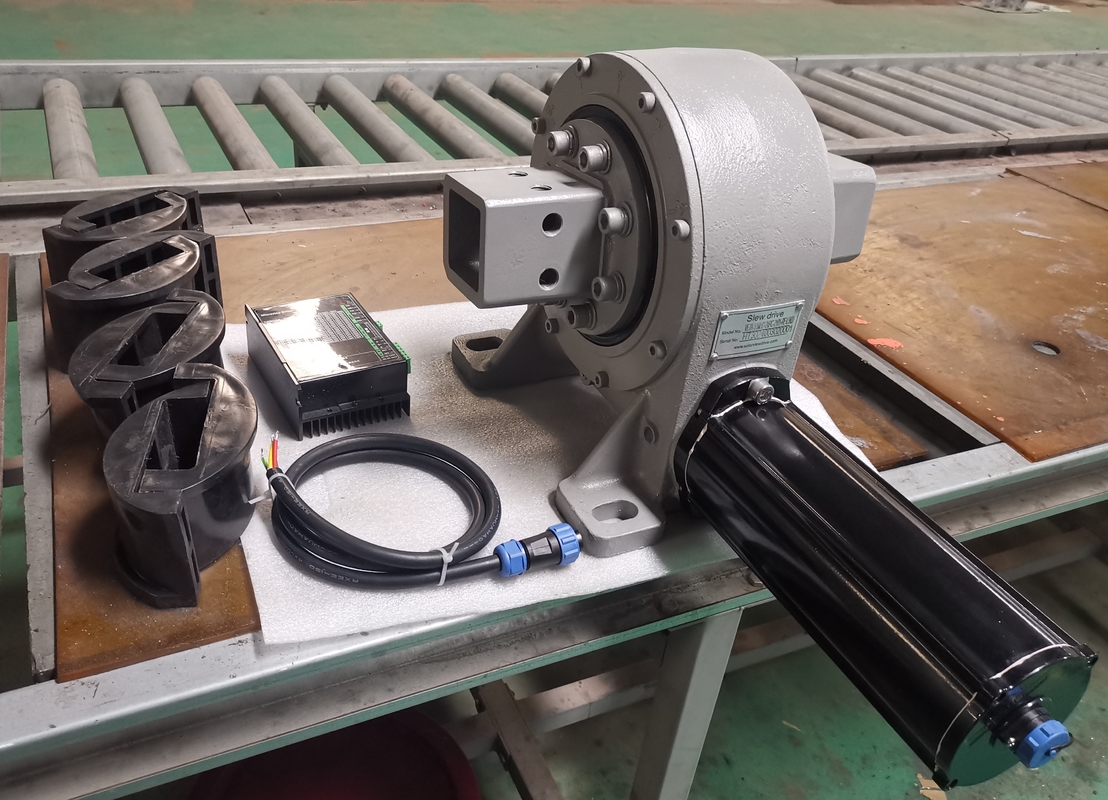

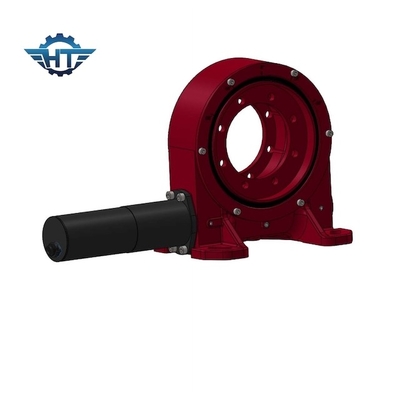

Solos AXIS transportes de la matanza del engranaje de gusano de VE7 con Nema23 para los sistemas de seguimiento solares
Descripción de los transportes de la matanza del engranaje de gusano
Fresnel concentró la estación de la energía solar es una clase de sistema de seguimiento solar de CSP. El principio de trabajo es similar al tipo producción del canal de energía fototérmica, salvo que el condensador de la estructura de Fresnel se utiliza en vez del espejo. Esto lo hace relativamente barato, pero la eficacia se reduce correspondientemente.
Porque tal sistema tiene solamente algunas veces de concentrar, la calidad del vapor de agua calentado no es alta, de modo que la eficacia anual de la producción de energía del sistema entero pueda alcanzar solamente el cerca de 10%; pero debido a la estructura simple del sistema y al uso directo de calor-transferir medio para generar el vapor, su construcción y costes de mantenimiento sea también relativamente bajo.
Envoltura de características de la impulsión de la ciénaga del engranaje de gusano
1. Gire 360°
2. Conecte un motor impulsor a la izquierda o el lado derecho
3. la grasa había sido llenada antes de fábrica
4. Instalación simple y utilización racional del espacio
5. Uno mismo que cierra el engranaje de gusano
6. Método fácil y fluido de comenzar y de detención
7. Alto esfuerzo de torsión backholding, conveniente para la instalación vertical
8. Mantenimiento bajo
Modelo Performance Parameters de VE
| Modelo Performance Parameters de VE | ||||||||||||
| Modelo | Esfuerzo de torsión de la salida nominal (N.m) | Llevando a cabo el esfuerzo de torsión (kN.m) | Inclinando el esfuerzo de torsión (kN.m) | Carga axial (kN) | Carga radial (kN) | Ratio | Eficacia |
Precisión (Grado) |
IP | TEP de trabajo (℃) | De autoretención | Peso (kilogramos) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 88 kilogramos |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 135 kilogramos |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 192 kilogramos |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 251 kilogramos |
Usos
Colector parabólico que concentra la planta de energía solar
Adopta diseño horizontal norte-sur del eje, para mejorar con eficacia los aumentos del calor del colector. El diseño mecánico de la estructura de Ultralimit, colector puede alcanzar el ≤ 7m/s de la velocidad del viento, siguiendo la precisión es 0.1°; La velocidad del viento de la ráfaga en ningún ≤ 20m/s, colector del estado no se daña. Pare el proteger del estado, abajo del ≤ 32m/s de la velocidad del viento, colector no se daña.
