Datos del producto:
|
| Ratio del engranaje: | 51:1 | Contragolpe del engranaje helicoidal: | 0.15° |
|---|---|---|---|
| Esfuerzo de torsión de la salida nominal: | 7344 nanómetro | Llevar a cabo el esfuerzo de torsión: | 60 kN.m |
| Inclinación del esfuerzo de torsión: | 10 kN.m | Eficacia: | el 40% |
| Color: | por requerimiento | Manera de envío: | por el mar, aire, ferroviario, expreso |
| Resaltar: | Pequeña impulsión de la ciénaga de la envoltura doble,Pequeña impulsión de la ciénaga VE7,VE7 que gira a Ring Drive |
||

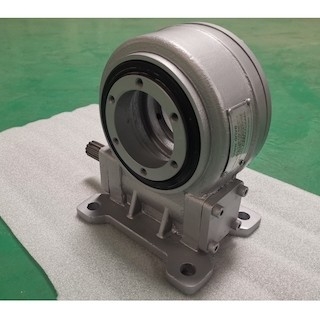

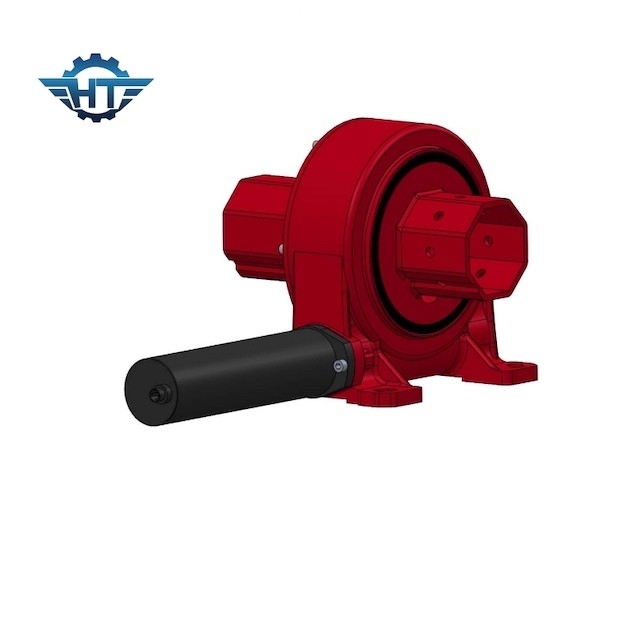

Doble VE7 que envuelve las pequeñas impulsiones de la matanza para los solos perseguidores solares horizontales de AXIS
Descripción industrial de la impulsión de la ciénaga del gusano y del engranaje del uso
La impulsión de la matanza está de alta confiabilidad, se diseña y se prueba para garantizar una vida del campo de 30 años. Tan todas las materias primas deben cumplir los estándares requeridos por el sistema de seguimiento solar. Ejecutamos un control de calidad sano para asegurar hacia fuera productos del costo de alta calidad, confiable y bajo al mismo tiempo.
Las impulsiones de la matanza están de alto rendimiento. Se acciona con tecnología del gusano del reloj de arena para dar a la caja de cambios fuerza y poder enormes, maximizar la supervivencia carga-que se sostiene así como aumentó eficacia y exactitud.
Modelo Performance Parameters de VE
| Modelo Performance Parameters de VE | ||||||||||||
| Modelo | Esfuerzo de torsión de la salida nominal (N.m) | Llevando a cabo el esfuerzo de torsión (kN.m) | Inclinando el esfuerzo de torsión (kN.m) | Carga axial (kN) | Carga radial (kN) | Ratio | Eficacia |
Precisión (Grado) |
IP | TEP de trabajo (℃) | De autoretención | Peso (kilogramos) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 88 kilogramos |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 135 kilogramos |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 192 kilogramos |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 251 kilogramos |
Usos
Los usos de la impulsión de la matanza incluyen perseguidores solares, las turbinas de viento, la antena, el satélite, las grúas del camión, las elevaciones del hombre, el equipo para uso general, los accesorios hidráulicos del equipo, el equipo de la herramienta del aceite, controladores del neumático, el cavador s y las elevaciones automotrices etc.
Q&A
¿Cómo elegir las impulsiones correctas del oscilación?
En la selección y el cálculo de la impulsión de la matanza, debemos considerar que el transporte de la matanza lleva generalmente la acción combinada de la fuerza axial Fa, de la fuerza radial franco y del momento M del vuelco durante el proceso del uso. Para diversos usos, debido al modo de trabajo del motor principal y de las diversas formas estructurales, la combinación de las tres cargas antedichas cambiará, a veces puede ser la acción común de las dos cargas, y a veces puede solamente ser la única acción de una carga.
Hay dos tipos de métodos de la instalación para girar los transportes: tipo instalación del asiento y tipo instalación de la suspensión.
Según la información proporcionada por las muestras del producto, la curva estática de la fuerza de sustentación se puede utilizar para seleccionar preliminar el transporte de la matanza según el método de la selección y del cálculo del transporte de la matanza, y después para confirmarlo con el departamento técnico de nuestra compañía. Podemos también proveer de nuestra compañía la información relevante en el uso de los transportes de la matanza, y nuestra compañía los diseñará y seleccionará.
