Datos del producto:
|
| Rango de giro: | gamas completas del círculo | Material: | 42CRMN o 50Mn |
|---|---|---|---|
| Uso: | Solo sistema de seguimiento | Período de garantía: | 10 años |
| Color: | Cliente requerido | Maneras de envío: | por el mar, aire, ferroviario, expreso |
| MOTOR: | Motor eléctrico | Característica: | Cerradura del uno mismo |
| Resaltar: | Impulsión envuelta doble de la ciénaga del engranaje de gusano,Impulsión 50Mn de la ciénaga del engranaje de gusano,Impulsión del anillo de la matanza de CSP |
||

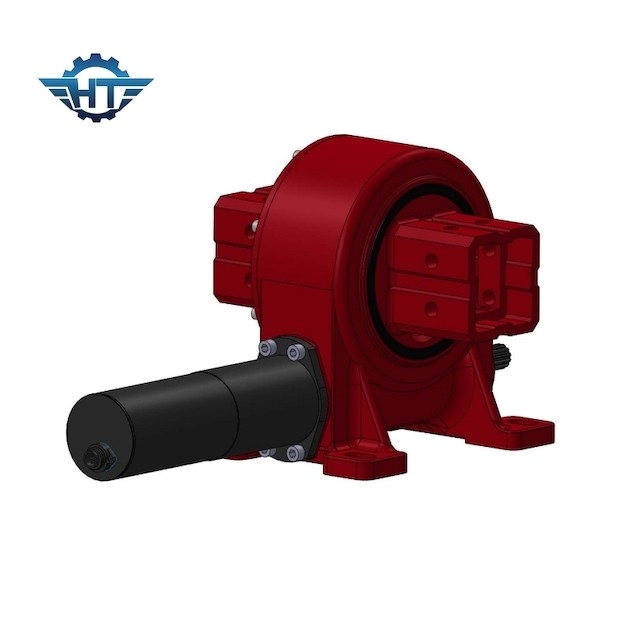

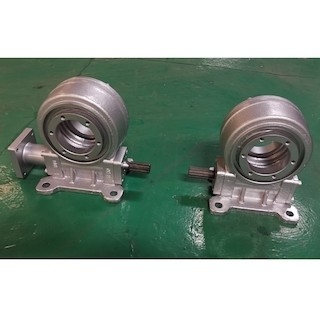

El engranaje de gusano envuelto doble VE9 mató la impulsión para el solo sistema de seguimiento del panel solar
Descripción de la impulsión de la ciénaga del engranaje de gusano
Nuestras impulsiones del oscilación son productos de seguimiento sin necesidad de mantenimiento del dual-sobre. La transmisión doble de la estructura de sobre tiene las ventajas de la alta precisión, de la alta eficacia mecánica, de la pequeña pérdida de la precisión y de una vida de servicio más larga. Además, considerando los ambientes duros tales como desiertos salvajes, y pensando de qué clientes piensan, el uso innovador del diseño completamente sellado del mecanismo permite ser sin necesidad de mantenimiento durante el ciclo de vida del producto y ahorra muchos costes de mantenimiento para los clientes.
Modelo Performance Parameters de VE
| Modelo Performance Parameters de VE | ||||||||||||
| Modelo | Esfuerzo de torsión de la salida nominal (N.m) | Llevando a cabo el esfuerzo de torsión (kN.m) | Inclinando el esfuerzo de torsión (kN.m) | Carga axial (kN) | Carga radial (kN) | Ratio | Eficacia |
Precisión (Grado) |
IP | TEP de trabajo (℃) | De autoretención | Peso (kilogramos) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 88 kilogramos |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 135 kilogramos |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 192 kilogramos |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 251 kilogramos |
Usos
La impulsión de la matanza se puede utilizar en cualquier ocasión que requiera la rotación del lleno-círculo y requiera velocidad variable. Cuando es necesario realizar la transmisión de poder de un esfuerzo de torsión más grande, la transmisión del movimiento de una precisión más alta, o la selección del mecanismo que requiere altas compacticidad y integridad de la estructura corporal, la impulsión de la matanza es la mejor solución.
Los usos mas comunes son generalmente la estructura rotatoria del lleno-círculo de la maquinaria de la ingeniería y de construcción, así como energía solar, energía eólica y diversa maquinaria a largo plazo del seguimiento automático. Es fácil realizar control numérico, así que tiene muchos usos en el campo de robots industriales.
