Datos del producto:
|
| Tipo: | Gusano y engranajes de gusano | Material: | 42CrMo, 50Mn |
|---|---|---|---|
| Garantía: | 5~10 años | Tamaño: | 6 pulgadas |
| Diente: | Diente helicoidal | Mató el conductor: | CA, DC, hidráulico |
| Color: | por requerimiento | Uso: | Energía solar concentrada |
| Resaltar: | impulsión eléctrica de la ciénaga 42CrMo,Impulsión eléctrica de la ciénaga de la casa de Enlcosed,Casa de Enlcosed que gira a Ring Drive |
||
El CE VE6 certificó a Ring Drive For de matanza que el tiempo de la vida del 30-año concentró energía solar
Descripción de la caja de cambios de la impulsión de la matanza

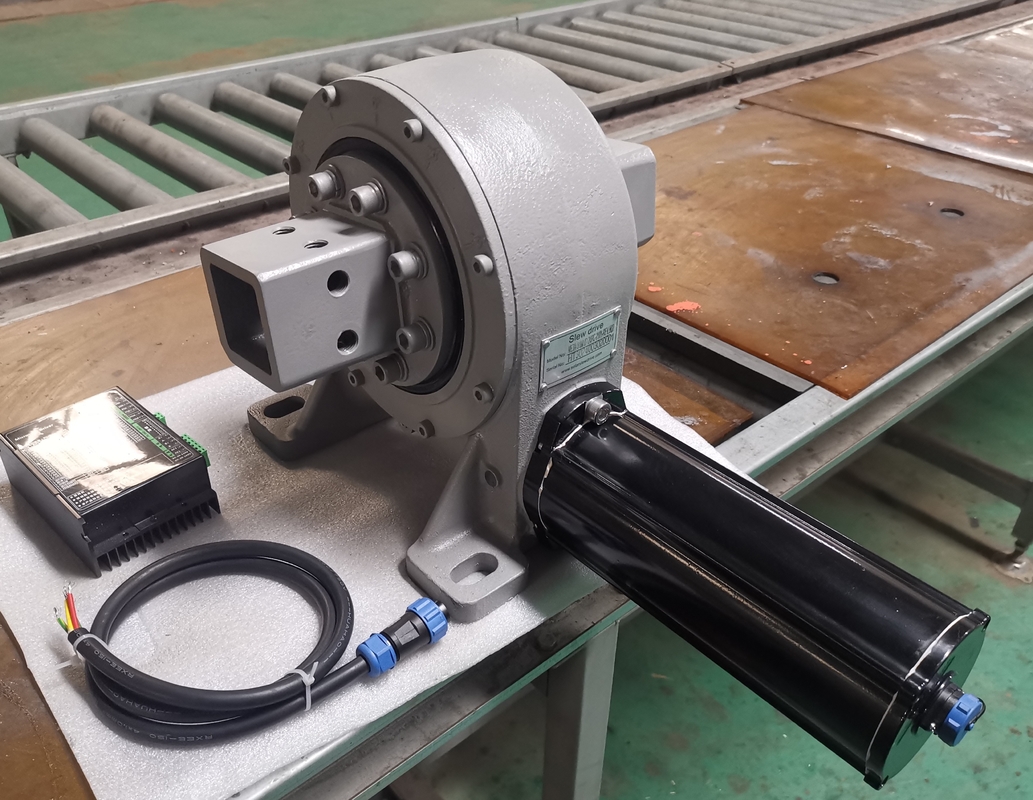

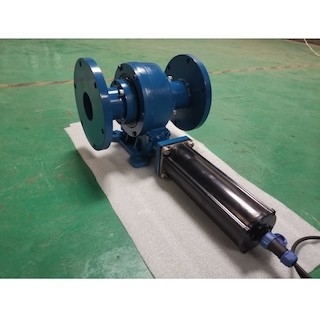

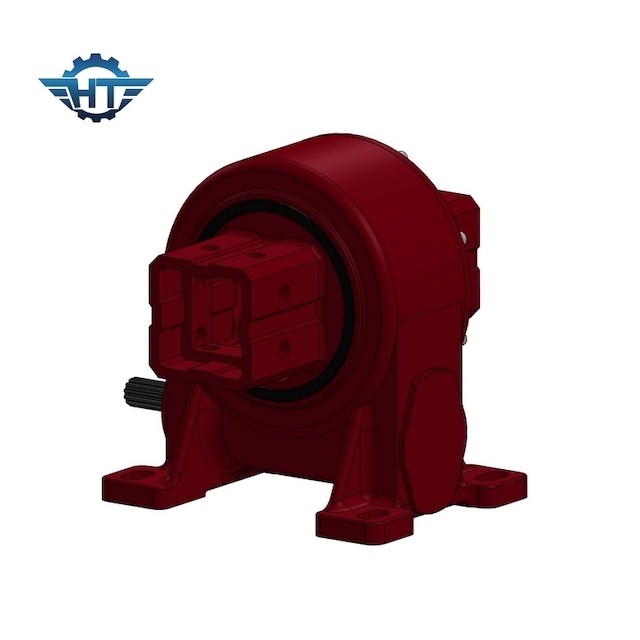

Incluido la vivienda de la impulsión del anillo de la matanza es una unidad toda junta comprendida del anillo de la ciénaga, engranaje, vivienda, y el motor (eléctrico o hidráulico) y ella se diseña para el cargamento axial, radial, y del momento. Desarrollamos alta ciénaga del engranaje de gusano del contragolpe conducimos especialmente para los usos donde está necesaria la alta exactitud.
Modelo Performance Parameters de VE
| Modelo Performance Parameters de VE | ||||||||||||
| Modelo | Esfuerzo de torsión de la salida nominal (N.m) | Llevando a cabo el esfuerzo de torsión (kN.m) | Inclinando el esfuerzo de torsión (kN.m) | Carga axial (kN) | Carga radial (kN) | Ratio | Eficacia |
Precisión (Grado) |
IP | TEP de trabajo (℃) | De autoretención | Peso (kilogramos) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 88 kilogramos |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 135 kilogramos |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 192 kilogramos |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 251 kilogramos |
Opciones múltiples de la impulsión de la matanza del motor del engranaje de gusano
1. 31:1 del ratio de reducción del engranaje al 150:1
2. Horizontal, vertical, o combinación de montaje múltiple del eje
3. Solo gusano o gusano doble
4. Opción eléctrica o hidráulica del motor
5. Vivienda: Abierto o cerrado
6. Configuraciones modificadas para requisitos particulares de la entrada
7. Crea para requisitos particulares por requisitos de uso
Usos
Poder-CSP solar concentrado
Mientras que el producto de la base del sistema de campo solar de la luz de la producción de energía termal, el sistema de seguimiento afecta directamente a la eficacia de la colección del calor del campo ligero, que a su vez afecta al ingresos por inversiones de la central eléctrica. Pues el componente de la base del sistema de seguimiento, el reductor giratorio afecta directamente la exactitud de seguimiento del sistema de seguimiento, así que le se llama el “corazón” del sistema de seguimiento.
