Datos del producto:
|
| Motor de giro: | 24VDC | Velocidad: | Modificado para requisitos particulares |
|---|---|---|---|
| Vivienda: | Incluido | Tipo: | Tipo único vertical |
| Material: | 42CrMo o 50Mn | Garantía: | 5~10 años |
| Uso: | Sistema de seguimiento de energía solar | Paquete del transporte: | caja de la madera contrachapada |
| Resaltar: | VE3 incluyó la impulsión de la matanza,Impulsión incluida solo AXIS de la matanza,Impulsión solar de la ciénaga VE3 |
||

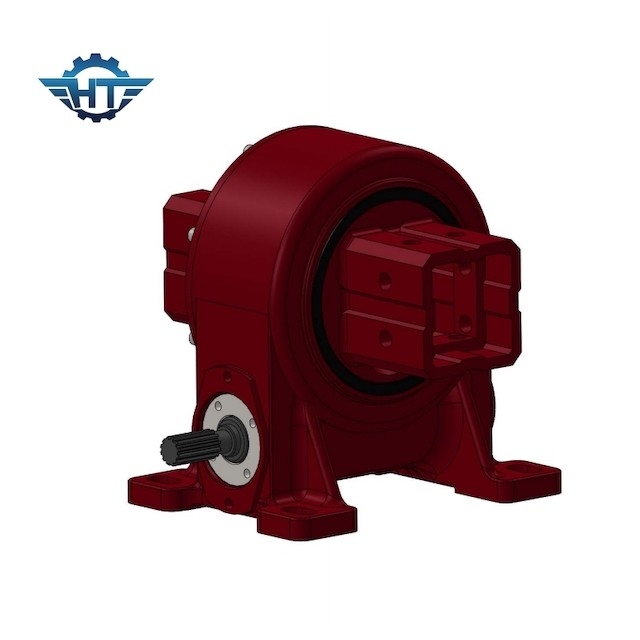

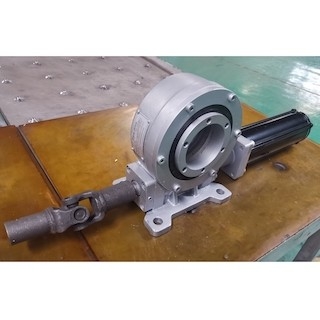

VE3 que envuelve caja de la matanza de AXIS del engranaje de gusano la sola para el sistema de seguimiento de energía solar
Mató la descripción de la caja de cambios de la impulsión
Las cajas de cambios de la impulsión de la matanza se accionan con la tecnología del gusano del reloj de arena para el esfuerzo de torsión máximo del engranaje y la rotación más lisa. Ofrecemos diversos modelos de la impulsión de la ciénaga con diversas capacidades de carga del momento. Las impulsiones estándar de la ciénaga se caben con una vivienda abierta y un solo uno mismo que cierran el eje del gusano del reloj de arena. Una vez que la entrada de la fuente de energía se vuelve al neutral, el eje del gusano cerrará la carga en la posición sin requerir ningún sistema de frenado externo.
Modelo Performance Parameters de VE
| Modelo Performance Parameters de VE | ||||||||||||
| Modelo | Esfuerzo de torsión de la salida nominal (N.m) | Llevando a cabo el esfuerzo de torsión (kN.m) | Inclinando el esfuerzo de torsión (kN.m) | Carga axial (kN) | Carga radial (kN) | Ratio | Eficacia |
Precisión (Grado) |
IP | TEP de trabajo (℃) | De autoretención | Peso (kilogramos) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 88 kilogramos |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 135 kilogramos |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 192 kilogramos |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 251 kilogramos |
Instale
Preparaciones de la instalación
1 control el reductor rotatorio para el daño físico. Limpie el reductor rotatorio y los soportes de conexión. Limpie la superficie sustentadora de impurezas (tales como limaduras del hierro, rebabas, pintura, escoria de soldadura, etc.).
2 siga por favor las instrucciones abajo de limpiar el aceite antioxidante en la superficie de montaje del reductor rotatorio.
2,1 quitamanchas del uso (tal como gasoil, gasolina, etc.) para limpiar el exterior de la superficie de la instalación. El quitamanchas no puede dañar el funcionamiento del sello de goma;
2,2 siga por favor las regulaciones para el uso de los quitamanchas (tales como regulaciones del fabricante, protección del trabajador, protección del medio ambiente, etc.).
2,3 los pernos de colocación no se pueden aflojar durante la instalación, y la instalación puede ser realizada solamente después de que se quiten los pernos de envío.
