Datos del producto:
|
| Modelo: | SE1 | Llevar a cabo el esfuerzo de torsión: | 1800 nanómetro |
|---|---|---|---|
| Inclinación del esfuerzo de torsión: | 1000 nm | Esfuerzo de torsión de la salida: | 400 nm |
| Carga axial estática: | 22 kN | Carga radical estática: | 12 kN |
| Materia prima: | Cuarto de galón | Peso: | 6 KILOGRAMOS |
| Resaltar: | solar slew drive,slewing drive for solar tracking system |
||
Impulsión tamaño pequeño de la ciénaga del alto rendimiento para la energía renovable solar
Descripción tamaño pequeño de la impulsión de la ciénaga

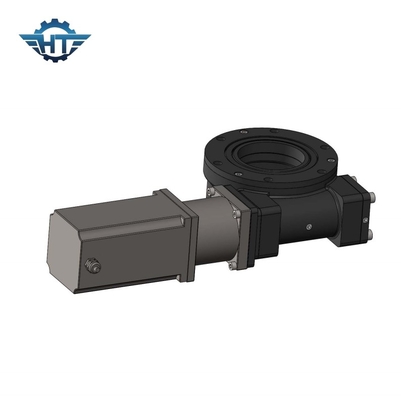

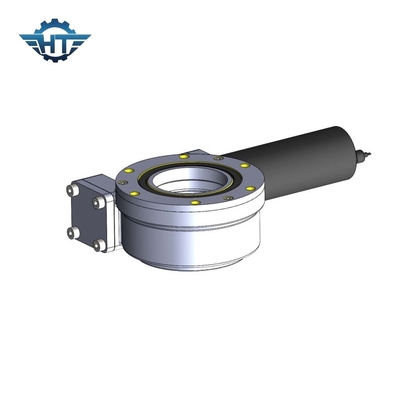

El dispositivo de la impulsión de la matanza es un mecanismo de transmisión lleno-circunferencial de la desaceleración de la matanza que integra una fuente de energía de conducción. El dispositivo de la impulsión de la matanza utiliza el transporte de la matanza como un seguidor de la transmisión y accesorio del mecanismo. La fuente de conducción y la cubierta, y el otro anillo se utiliza como el seguidor de la transmisión y la base de la conexión de la parte operante conducida, de modo que el transporte sí mismo de la matanza sea una conexión de la matanza de la lleno-circunferencia, y la fuente de energía de conducción y las piezas principales de la transmisión le hace un mecanismo de transmisión universal de la desaceleración que integre las funciones de la rotación, de la desaceleración y de la conducción, y al mismo tiempo tiene una estructura simple y es conveniente de fabricar y de mantener. La imagen muestra dos impulsiones típicas del oscilación.
Parametrización para la optimización del tratamiento de las series del SE
| Modelo Performance Parameters del SE | ||||||||||||
| Modelo |
Salida nominal Esfuerzo de torsión (N.m) |
Inclinación Esfuerzo de torsión (N.m) |
Tenencia Esfuerzo de torsión (N.m) |
Axial Carga (kN) |
Parte radial Carga (kN) |
Ratio | Eficacia |
Precisión (grado) |
IP |
TEP de trabajo. (℃) |
Uno mismo fijación |
Peso (kilogramo) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 204 |
Ficha técnica de la impulsión de la matanza SE1
| Modelo | SE1 |
| Ratio | 32:1 |
| Esfuerzo de torsión de la salida nominal (N.m) | 400 |
| Inclinando el esfuerzo de torsión (N.m) | 1000 |
| Llevando a cabo el esfuerzo de torsión (N.m) | 1800 |
| Carga axial (kN) | 22 |
| Carga radial (kN) | 12 |
| Eficacia | el 40% |
| Precisión (°) | 0,1 |
| De autoretención | Sí |
| Peso (kilogramos) | 6 |
| Agujeros de la instalación | 6*M8 |
| Diámetro del círculo central | Φ 40 milímetros |
| Agujero interno | Φ 30 milímetros |
| Temperatura del trabajo | - 30℃ ~+80℃ (la grasa especial opcional utilizó en lugares más fríos o más calientes) |
| Política de la garantía | 5 años, extensión de la garantía disponible |
Al comprar una impulsión de la matanza, usted necesita conocer los parámetros siguientes:
1 esfuerzo de torsión
2 RPM
Reductor de matanza 3
