Datos del producto:
|
| Opciones entradas: | Codificador ampliado | nombre: | Dispositivo de movilidad de pequeña velocidad |
|---|---|---|---|
| Temperatura de funcionamiento: | -20 a +120 °C | Motor impulsor: | Caja de cambios planetaria |
| suministro de energía: | 24V DC | Protección: | IP66 |
| Velocidad de la salida: | 0.1 a 1 RPM | Tiempo de la vida: | 30 años |
| Resaltar: | solar tracker drive,solar slew drive |
||

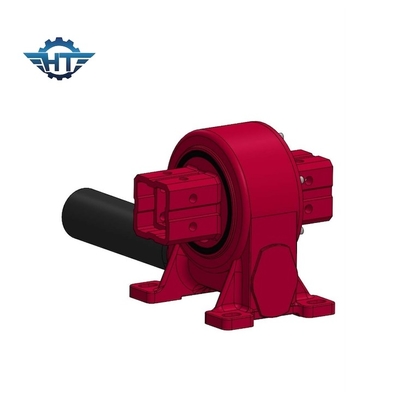

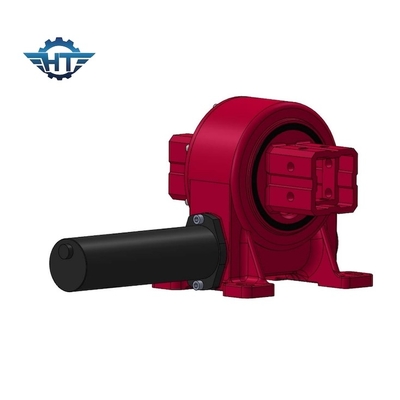

Dispositivo solar de 7 pulgadas para sistema de seguimiento solar inclinado con función de bloqueo automático
Descripción de la unidad de giro solar
Hay dos tipos principales de rastreadores, rastreadores de un solo eje y rastreadores de doble eje.El eje único se utiliza para rastrear el movimiento diario del sol de este a oeste a través del cieloLos rastreadores de doble eje eliminan la necesidad de ajuste mensual mediante el uso de un eje para rastrear el movimiento diario del sol y otro eje para rastrear el movimiento estacional.Un rastreador solar de un solo eje mejora la producción solar en aproximadamente un 25% y un rastreador de doble eje en aproximadamente un 40%.
Un rastreador solar es un dispositivo mecánico que actúa automáticamente para guiar favorablemente con respecto a los rayos del sol de un panel fotovoltaico, un panel térmico solar o un concentrador solar.El rastreador solar causa un aumento en la potencia de la energía solar capturada yUn tipo de rastreador solar es el heliostato.
El objetivo principal de un rastreador es maximizar la eficiencia de los paneles fotovoltaicos, espejos que se montan en los accionamientos giratorios.
En el campo fotovoltaico, los módulos fotovoltaicos montados en un rastreador generalmente están dispuestos en una fila, de modo que el accionamiento giratorio pueda impulsar no solo un módulo solar.
En el campo de la concentración solar, un rastreador solar es útil para mantener el punto de incendio generado por el paraboloide o espejo constante en el elemento de canalización del líquido a calentar.Cuanto mayor sea la alineación perpendicular con los rayos del sol, mayor es la eficiencia de la conversión termodinámica y la energía térmica producida para la misma superficie.
Eso requiere una alta precisión de un accionamiento giratorio.
Parámetros de rendimiento del modelo VE
| Modelo | Torque de salida nominal (N.m.) | Torque de retención (kN.m) | Torque de inclinación (kN.m) | Carga axial (kN) | Carga radial (kN) | Ratio | Eficiencia |
Precisión (Grado) |
IP | Tep de trabajo ((°C) | Autobloqueo | Peso (kg) |
| 3" de largo | 806 | 9 | 5 | 22 | 15 | 31:1 | El 40% | ≤ 015 | 66 | -40+80 | - ¿ Qué? | 12 kg |
| 5" de largo. | 962 | 30 | 6 | 16 | 27 | 37:1 | El 40% | ≤ 015 | 66 | -40+80 | - ¿ Qué? | 18 kg |
| 7" de largo. | 7344 | 60 | 10 | 34 | 58 | 51:1 | El 40% | ≤ 015 | 66 | -40+80 | - ¿ Qué? | 32 kilos |
| 8" de largo | 8000 | 70 | 14 | 50 | 80 | 50:1 | El 40% | ≤ 015 | 66 | -40+80 | - ¿ Qué? | 28 kg de peso |
| 9" de largo | 8784 | 80 | 16 | 60 | 130 | 61:1 | El 40% | ≤ 015 | 66 | -40+80 | - ¿ Qué? | 52 kg de peso |
| 12" de largo. | 11232 | 100 | 25 | 77 | 190 | 78:1 | El 40% | ≤ 015 | 66 | -40+80 | - ¿ Qué? | 65 kg |
| 14" de largo | 12240 | 120 | 48 | 110 | 230 | 85:1 | El 40% | ≤ 015 | 66 | -40+80 | - ¿ Qué? | 88 kg de peso |
| 17" de largo. | 14688 | 136 | 67 | 142 | 390 | 102:1 | El 40% | ≤ 015 | 66 | -40+80 | - ¿ Qué? | El peso total es de: |
| 21" de largo | 18000 | 140 | 89 | 337 | 640 | 125:1 | El 40% | ≤ 015 | 66 | -40+80 | - ¿ Qué? | No más de 200 kg |
| 25" de largo | 21600 | 150 | 112 | 476 | 950 | 150:1 | El 40% | ≤ 015 | 66 | -40+80 | - ¿ Qué? | 251 kg |
Garantización
Las unidades giratorias están diseñadas, probadas y utilizadas para una vida útil de 30 años.
