Datos del producto:
|
Modelo: | SE17 | Certificaciones: | ISO, CE |
---|---|---|---|
Vivienda: | Incluido | Material: | Endurezca de acero |
Inclinación del esfuerzo de torsión: | 135600 nanómetro | Garantía: | 5~10 años |
Precisión: | 0,1 grados | Color: | Cliente requerido |
Resaltar: | 17" impulsión eléctrica horizontal de la ciénaga,Mató la caja de cambios IP66 de la impulsión endurecen el acero,17" motor impulsor de la ciénaga horizontal |

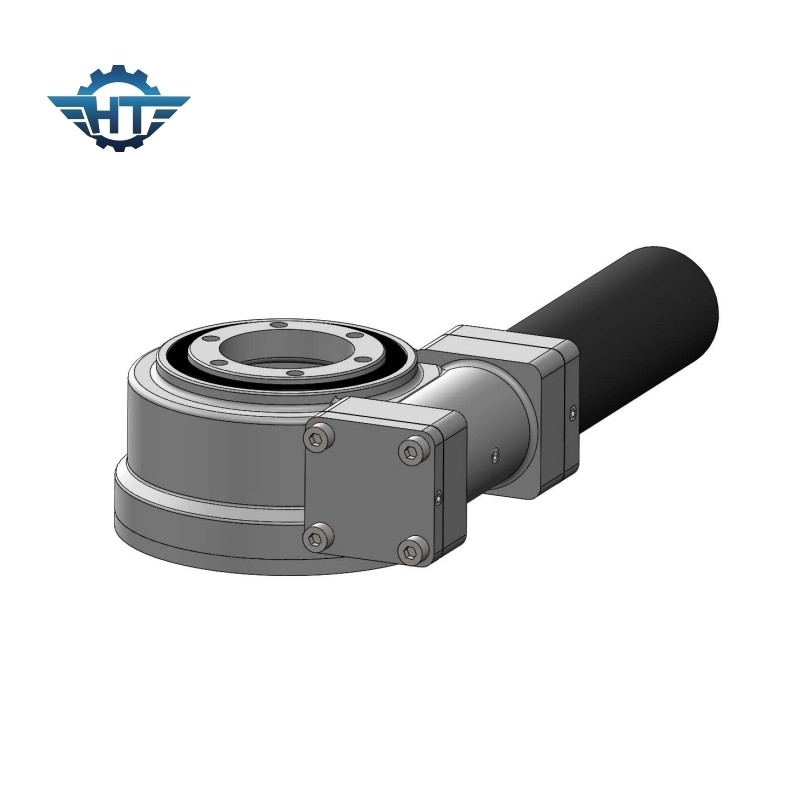

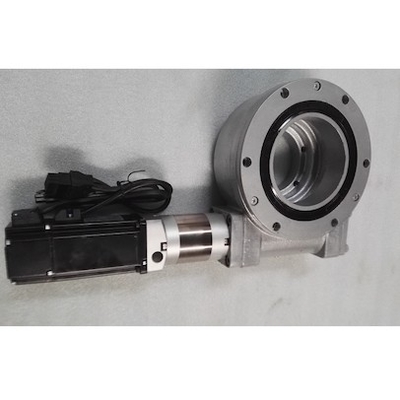

Caja de cambios horizontal del gusano de SE17 sola AXIS, clase IP66 para el perseguidor abierto del picovoltio del campo
Sola caja de cambios del gusano de AXIS
Los perseguidores solares maximizan la producción de la electricidad de la Sistema Solar moviendo los paneles para seguir el sol a lo largo del día, que optimiza el ángulo al cual sus paneles reciben la radiación solar. Utilizan a los perseguidores solares típicamente para la planta solar grande tierra-montada.
Hay diversos tipos de tipo de solo-AXIS de colectores solares tales como perseguidor solar del solo eje vertical, perseguidor horizontal, titulados perseguidores solares etc. Las impulsiones de la matanza del SE son ampliamente utilizadas en sistema de seguimiento solar del solo eje debido a su alto rendimiento e instalación fácil.
Parametrización para la optimización del tratamiento de las series del SE
Modelo Performance Parameters del SE | ||||||||||||
Modelo |
Salida nominal Esfuerzo de torsión (N.m) |
Inclinación Esfuerzo de torsión (N.m) |
Tenencia Esfuerzo de torsión (N.m) |
Axial Carga (kN) |
Parte radial Carga (kN) |
Ratio | Eficacia |
Precisión (grado) |
IP |
TEP de trabajo. (℃) |
De autoretención |
Peso (kilogramo) |
1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 6 |
3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 8 |
5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 12 |
7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 21 |
9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 49 |
12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 61 |
14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 63 |
17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 105 |
21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 149 |
25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 204 |
Usos
Sistema de seguimiento solar del solo eje oblicuo plano
“Solo oblicuo plano”, o “completamente uniaxial con la inclinación” es el producto de la combinación de los dos modos antedichos. De hecho, el plano inclinó solo debe pertenecer a la categoría del solo eje plano, su eje de rotación es horizontal, y su sistema de seguimiento entero puede seguir el solo sistema plano del eje. La diferencia es que cada componente en su eje de la rotación tiene cierta inclinación al sur.
Aunque el solo eje plano-inclinado combine algunas de las ventajas de solo-AXIS plano y de solo-AXIS inclinado, en los usos prácticos, debido a sus propias características, hay también los puntos a los cuales necesite ser prestado la atención:
1. Puesto que los defectos de la radiación baja uniaxial plana que recibe la eficacia para los ángulos solares bajos de la altitud son más obvios en las latitudes medias y altas, el uniaxial oblicuo plano es también más conveniente para las latitudes medias y altas;
2. A diferencia del sistema horizontal de solo-AXIS donde los componentes se arreglan continuamente en la dirección norte-sur, en el sistema horizontal-inclinado de solo-AXIS, puesto que los componentes están inclinados al sur, es necesario simular y determinar el espaciamiento norte-sur entre los componentes;
3. Puesto que el módulo se teja al ángulo de inclinación óptimo, reducen a la tasa de crecimiento de la recepción de la radiación gradualmente. Al mismo tiempo, porque el ángulo de inclinación es demasiado grande, la distancia entre el norte y al sur del módulo es demasiado grande, que aumenta el empleo de la tierra y el coste del soporte. Por lo tanto, en el solo sistema plano-inclinado, es bastante para aumentar el ángulo de inclinación de los componentes por una cantidad apropiada, y el ángulo de inclinación no debe ser demasiado grande.
