Datos del producto:
|
| Ratio del engranaje: | 85:1 | Tipo: | Incluido |
|---|---|---|---|
| Uso: | Maquinaria de construcción | Conductor: | Motor hidráulico |
| Grado del IP: | IP66 | Color: | por requerimiento |
| Eficacia: | el 40% | Exactitud: | 0,15 grados |
| Resaltar: | solar tracker drive,slewing drive for solar tracking system |
||

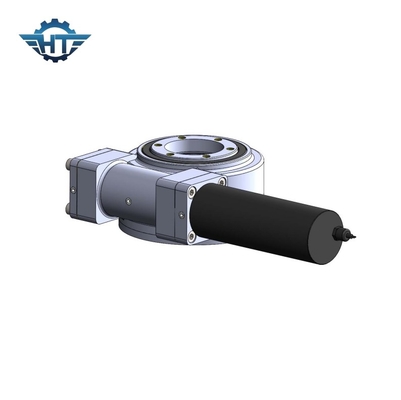

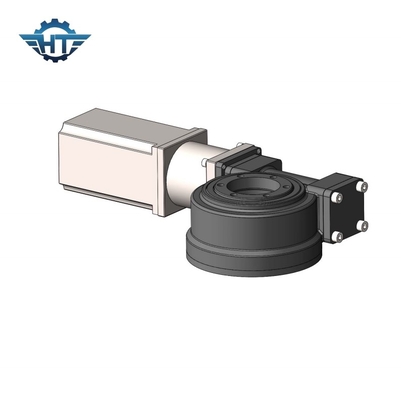

Pequeña impulsión incluida adaptada gusano de la ciénaga con el diente apagado para la maquinaria de construcción
Pequeña descripción incluida de la impulsión de la ciénaga
La serie del SE es una impulsión de vivienda incluida de la ciénaga con el nivel de la protección del recinto IP66. Se diseña con un eje del gusano del reloj de arena con 5 dientes en contacto entre el anillo de la ciénaga y el eje del gusano. Este diseño ofrece una parte posterior muy sólida que lleva a cabo la capacidad del esfuerzo de torsión para las cargas pesadas. La minería, la industria del cemento y muchas más industrias con la alta contaminación del ambiente de la partícula fina prefieren esta impulsión para su tirantez. Es también la opción para la mayor parte de las instalaciones al aire libre sujetadas a las fuertes lluvias y a la nieve pues bien se sella comparado a otros diseños.
Parametrización para la optimización del tratamiento de las series del SE
| Modelo Performance Parameters del SE | ||||||||||||
| Modelo |
Salida nominal Esfuerzo de torsión (N.m) |
Inclinación Esfuerzo de torsión (N.m) |
Tenencia Esfuerzo de torsión (N.m) |
Axial Carga (kN) |
Parte radial Carga (kN) |
Ratio | Eficacia |
Precisión (grado) |
IP |
TEP de trabajo. (℃) |
Uno mismo fijación |
Peso (kilogramo) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 204 |
Uso
Las impulsiones del gusano han probado eficaz en muchas máquinas y el equipo, en diversos usos y diversas condiciones operativas, por ejemplo: plataformas de la construcción y de la asamblea, colocación de carlingas en la maquinaria del bosque, equipo de manipulación de materiales, colocación de Sistema Solar, control de superestructuras y usos operativos de la maquinaria de construcción, grúas industriales y así sucesivamente.
Ventajas
1. Utilice el sello de aceite esquelético para evitar salida del aceite eficientemente
2. La dimensión de montaje diseñada podía hacer juego muchos usos.
3. Mantenimiento fácil
4. Adopte la estructura del engranaje de gusano que tiene esfuerzo de torsión fuerte de la adherencia y de conducción
