Datos del producto:
|
| Modelo: | 9 pulgadas | Ratio del engranaje: | 61:1 |
|---|---|---|---|
| Eficacia: | el 40% | Exacto: | menos de 0,1 grados |
| Conductor: | Motor eléctrico/motor hidráulico/servomotor | Tipo: | Vertical montada |
| Uso: | Solo sistema de seguimiento plano | Color: | Por requerimiento |
| Resaltar: | solar tracker drive,slewing drive for solar tracking system |
||

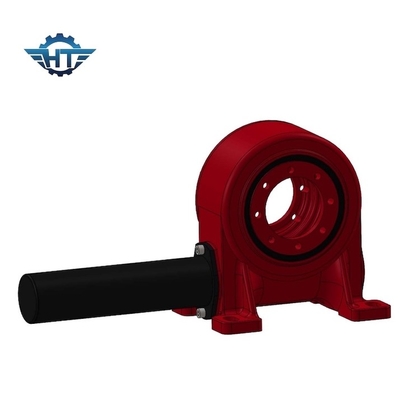

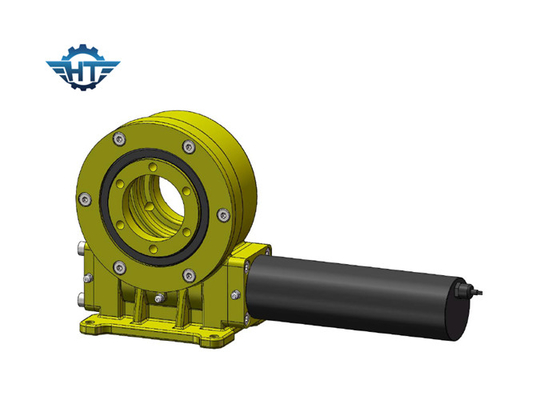

VE9 incluyó la impulsión vertical de la ciénaga con el uno mismo que cerraba la característica para el solo sistema de seguimiento plano
Descripción vertical de la impulsión de la ciénaga
El nombre de la impulsión de la matanza es no uniforme, él también llamó: engranaje de la matanza, impulsión rotatoria, árbol de impulsión rotatorio, dispositivo rotatorio de la impulsión, impulsión de la ciénaga, engranaje de la matanza, y unidad de impulsión rotatoria. La mayoría de tales dispositivos llamó actualmente la impulsión de la matanza.
Nuestro movimiento de la impulsión de la matanza puede reducir el consumo de energía. Puede soportar la carga axial, carga radial y momento del vuelco. Ofrece la instalación fácil, el mantenimiento fácil, y ventajas de los ahorros de espacio de la instalación en mayor medida.
Es uso incluye los sistemas eléctricos solares, dirección especial del vehículo, camión resistente de la pantalla plana, las grúas del envase, grúa montada camión, grúa del automóvil y los vehículos aéreos, las grúas, las grúas de pórtico, las pequeñas centrales eléctricas de energía eólica, las comunicaciones de espacio, receptor de satélite, etc….
La configuración general es motor de reducción planetario de DC o la CA adaptó los motores en la industria fotovoltaica solar mientras que el motor hidráulico como accionado por motor en maquinaria de construcción.
Modelo Performance Parameters de VE
| Modelo Performance Parameters de VE | ||||||||||||
| Modelo | Esfuerzo de torsión de la salida nominal (N.m) | Llevando a cabo el esfuerzo de torsión (kN.m) | Inclinando el esfuerzo de torsión (kN.m) | Carga axial (kN) | Carga radial (kN) | Ratio | Eficacia |
Precisión (Grado) |
IP | TEP de trabajo (℃) | De autoretención | Peso (kilogramos) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 88 kilogramos |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 135 kilogramos |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 192 kilogramos |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 251 kilogramos |
Ventajas
1. Momento fuerte del vuelco basado en el anillo de la matanza
2. Adopt que envuelve la impulsión del gusano
3. Conduzca una carga más grande para usar el contacto de diente multi
4. Mejore la función de autoretención estática
