Datos del producto:
|
| Modelo: | SE1~SE25 | Ratio del engranaje: | 31:1~150:1 |
|---|---|---|---|
| Uso: | Sistemas de seguimiento al aire libre de Sun | Lugar de origen: | Changzhou, China |
| Certificado: | ISO9001/CE | Instalación: | Horizontal y vertical |
| Mantenimiento: | Fácil | Color: | Por requerimiento |
| Contragolpe: | Menos de 0,15 grados | ||
| Resaltar: | solar tracker drive,solar slew drive |
||

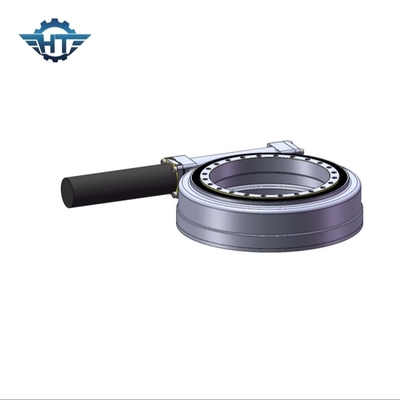

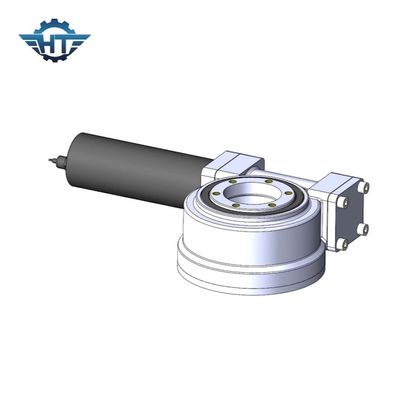

Impulsión multi de la ciénaga del contacto de diente pequeña para los sistemas de seguimiento al aire libre de Sun del alto esfuerzo de torsión
Pequeña descripción de la impulsión de la ciénaga
La impulsión de la matanza es una caja de cambios que puede llevar a cabo con seguridad cargas radiales y axiales, así como transmite un esfuerzo de torsión para girar. La rotación puede ser en un solo eje o en hachas múltiples junta. Las impulsiones del anillo de la matanza son hechas fabricando el engranaje, los transportes, los sellos, la vivienda, el motor y otros componentes auxiliares y la junta de ellos en una caja de cambios acabada.
La impulsión de la matanza ofrece la alta precisión para proporcionar una proporción grande de engranaje de una sola sección. Los transportes y los engranajes están montados en un pequeño, autónomo, y listo-a-instalan la caja para optimizar el peso y el funcionamiento. Estos productos altamente adaptables también ofrecen resistencia de choque robusta, funcionamiento de la larga vida, y la rotación lisa, llevar la protección y opciones selladas de la impulsión. Como fabricante experimentado de la impulsión de la ciénaga, tenemos la capacidad para proporcionar las impulsiones de alta calidad de la ciénaga.
Parametrización para la optimización del tratamiento de las series del SE
| Modelo Performance Parameters del SE | ||||||||||||
| Modelo |
Salida nominal Esfuerzo de torsión (N.m) |
Inclinación Esfuerzo de torsión (N.m) |
Tenencia Esfuerzo de torsión (N.m) |
Axial Carga (kN) |
Parte radial Carga (kN) |
Ratio | Eficacia |
Precisión (grado) |
IP |
TEP de trabajo. (℃) |
Uno mismo fijación |
Peso (kilogramo) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 204 |
Usos
El uso más común de la impulsión de la matanza para los perseguidores solares de matanza de dual-AXIS del drivesare de dual-AXIS, tales como helióstatos y photovoltaics concentrado (CPV), y platos del satélite o del radar. Otros usos incluyen elevaciones automotrices, los posicionadores robóticos del brazo, y el equipo de la etapa.
