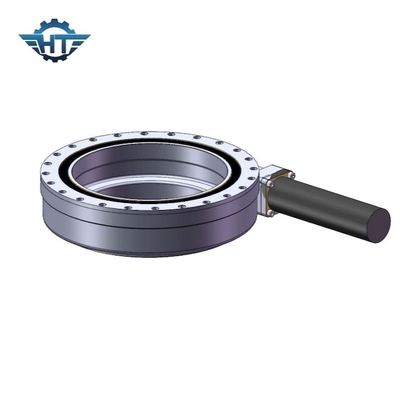

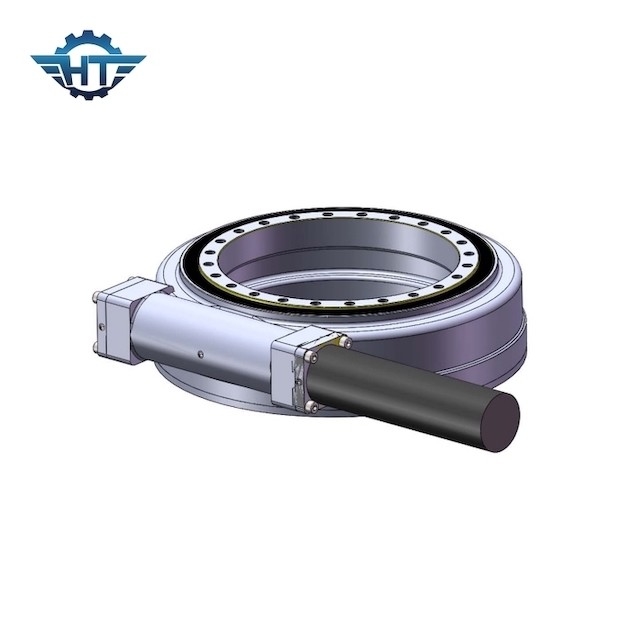

Impulsión hidráulica de la ciénaga de la alta carga para el transportador modular automotor

Impulsión hidráulica de la ciénaga de la alta carga para el transportador modular automotor
Impulsión hidráulica de la ciénaga de la alta carga para el transportador modular automotor Impulsión hidráulica de la ciénaga de la alta carga para el transportador modular automotor

Ampliación de imagen :  Impulsión hidráulica de la ciénaga de la alta carga para el transportador modular automotor

Datos del producto:
Lugar de origen: CHINA
Nombre de la marca: HangTuo
Certificación: CE, ISO9001
Número de modelo: SE14"
Pago y Envío Términos:
Cantidad de orden mínima: 1 pedazo
Precio: USD 280~504 / pc
Detalles de empaquetado: CAJA DE LA MADERA CONTRACHAPADA
Tiempo de entrega: 15~45 días
Condiciones de pago: L/C, T/T, Western Union
Capacidad de la fuente: 2000 PC por mes

Impulsión hidráulica de la ciénaga de la alta carga para el transportador modular automotor

descripción
Material: 50Mn, 42CrMo Modelo: SE14"
Ratio del engranaje: 85:1 Esfuerzo de torsión de la salida nominal: 6550 nanómetro
Llevar a cabo el esfuerzo de torsión: 68000 nanómetro Inclinación del esfuerzo de torsión: 54200 nanómetro
Carga axial: kN 680 Carga Radial: kN 230
Resaltar:

high load hydraulic slew drive

,

se14 hydraulic slew drive

,

hydraulic dual axis slew drive

Impulsión hidráulica de la ciénaga de la alta carga para el transportador modular automotor



Descripción hidráulica de la impulsión de la ciénaga



Uso plano hidráulico automotor

El SPMT es corto para el transportador modular automotor y se conoce como el transportador automotor del módulo, también conocido como el plano hidráulico automotor. Utilizado principalmente en transporte pesado, grande, alto, especial de la estructura, sus ventajas son cargamento principalmente flexible, fácil y descarga, según el volumen y el peso del portador, la combinación libre serie-paralela, el expediente máximo del transporte de más de 15.000 toneladas. SPMT es ampliamente utilizado en la fabricación del equipo, el petróleo, el aceite químico, costero, la construcción de puente y otros campos.



“Cruz-coche” para el cortocircuito. Una maquinaria especial usada en las terminales de contenedores o en una yarda. Puede ser utilizada para la dirección horizontal del envase, así como como código de la yarda de la yarda, y como una variedad de vehículos para el reemplazo, es una maquinaria multiusos. Al transportar horizontalmente, la velocidad es generalmente 23 kilómetros por hora; Hasta 32 kilómetros. Es caracterizada por buena movilidad y el pequeño radio del oscilación del vehículo; Hay cruz-carros solos, dobles, de tres y de la cuatro-grada con capacidad del montón. El ejemplo muestra que los vehículos de una sola capa del cruz-transporte están utilizados principalmente para la dirección horizontal, no puede ser envases apilados, sino se puede substituir en el coche del chasis o los vehículos ferroviarios, su estabilidad son mejores, la velocidad pueden ser mejorados.



Parametrización para la optimización del tratamiento de las series del SE



Modelo Performance Parameters del SE
Modelo

Salida nominal

Esfuerzo de torsión (N.m)

Inclinación

Esfuerzo de torsión

(N.m)

Tenencia

Esfuerzo de torsión

(N.m)

Axial

Carga

(kN)

Parte radial

Carga

(kN)

Ratio Eficacia

Precisión

(grado)

IP

TEP de trabajo.

(℃)

Uno mismo

fijación

Peso

(kilogramo)

1" 400 1000 1800 22 12 32:1 el 40% ≤0.1 66 -40~+120 6
3" 600 1500 3000 30 16 31:1 el 40% ≤0.1 66 -40~+120 8
5" 800 6000 9200 68 27 37:1 el 40% ≤0.1 66 -40~+120 12
7" 2000 13500 13200 132 58 57:1 el 40% ≤0.1 66 -40~+120 21
9" 4400 45000 30800 340 130 61:1 el 40% ≤0.1 66 -40~+120 49
12" 5800 54400 40560 480 190 78:1 el 40% ≤0.1 66 -40~+120 61
14" 6550 68000 54200 680 230 85:1 el 40% ≤0.1 66 -40~+120 63
17" 9400 135600 65040 980 390 102:1 el 40% ≤0.1 66 -40~+120 105
21" 16000 203400 81000 1600 640 125:1 el 40% ≤0.1 66 -40~+120 149
25" 21000 271160 89000 2400 950 150:1 el 40% ≤0.1 66 -40~+120 204



Características



1. Tipo del diente: Diente helicoidal
2. llevar la carga: carga ligera
3. tipo de impulsión: Impulsión del motor

4. módulo: 5/3.75
5. número de ejes del gusano: 1
6. ratio del engranaje: 85: 1
7. eficacia: el 40%
8. engranajes de autoretención: SÍ
9 pesos: 63 kilogramos
