Datos del producto:
|
| Modelo: | 14 pulgadas | Ratio del engranaje: | 102:1 |
|---|---|---|---|
| Eficacia: | el 40% | Tipo: | Serie horizontal |
| Uso: | generadores de viento | Servicio del OEM: | Disponible |
| Conductor: | hidráulico, eléctrico | Clase del IP: | IP66 |
| Resaltar: | 17 pulgadas incluyeron la impulsión de la matanza,Impulsión incluida IP66 de la matanza,Impulsión eléctrica montada horizontal de la ciénaga |
||

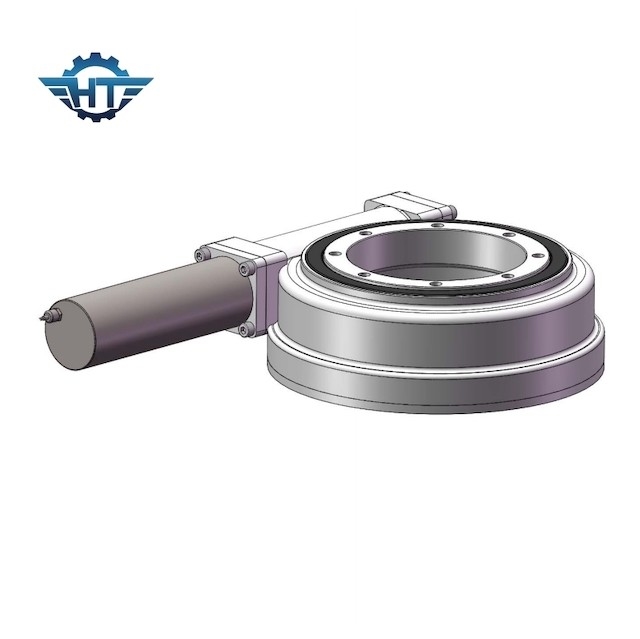

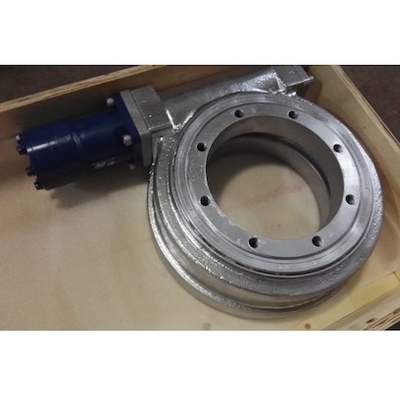

17 pulgadas de impulsión incluida hidráulica de la ciénaga, horizontal IP66 montado para los generadores de viento
Descripción incluida hidráulica de la impulsión de la ciénaga
Las impulsiones de la ciénaga con los motores hidráulicos se aplican principalmente en la maquinaria portuaria, la maquinaria de mina, la maquinaria de soldadura, los vehículos de la construcción, los vehículos modulares, los sistemas de energía eólica etc. Adoptando el transporte de la matanza como su componente de la base, la impulsión de la matanza puede llevar la fuerza axial, fuerza radial y de la inclinación momento simultáneamente.
Características
1. Un ratio grande de la transmisión puede ser obtenido, que es más compacto que el mecanismo de engranaje helicoidal escalonado del eje.
2. Las superficies del diente que enredan de las dos ruedas están en la línea contacto, y su fuerza de sustentación es mucho más alta que la del mecanismo de engranaje helicoidal escalonado del eje.
3. La impulsión del gusano es equivalente a la impulsión del tornillo, que es una impulsión que enreda del multi-diente, así que la impulsión es estable y el ruido es pequeño.
4. Es de autoretención. Cuando el ángulo de ventaja del gusano es menos que el ángulo equivalente de la fricción entre los dientes de engranaje que enredan, el mecanismo tiene propiedades de autoretención y puede alcanzar para invertir de autoretención, es decir, sólo el gusano puede conducir el gusano, pero no el gusano. Por ejemplo el mecanismo de autoretención del gusano usado en su maquinaria pesada, su de autoretención reverso puede desempeñar un papel en la protección de la seguridad.
5. La eficacia de la transmisión es baja y el desgaste es más serio. Cuando el engranaje de gusano se dedica a la transmisión, la velocidad de desplazamiento relativa entre los dientes de engranaje que enredan es grande, así que la pérdida de fricción es grande y la eficacia es baja. Por otra parte, la velocidad de desplazamiento relativa causa la generación seria del desgaste y de calor en la superficie del diente. Para disipar calor y reducir desgaste, materiales más costosos con las buenas propiedades antifricción y antiusuras y bueno lubricando los dispositivos son de uso frecuente, así que el coste es alto.
6. La fuerza axial del gusano es grande
Modelo Performance Parameters del SE
| Modelo Performance Parameters del SE | ||||||||||||
| Modelo | Esfuerzo de torsión de la salida nominal (N.m) | Inclinación Esfuerzo de torsión (kN.m) |
Tenencia Esfuerzo de torsión (kN.m) |
Axial Carga (kN) |
Parte radial Carga (kN) |
Ratio | Eficacia | Precisión (grado) |
IP | TEP de trabajo (℃) |
De autoretención | Peso (kilogramo) |
| 1" | 400 | 1 | 2 | 22 | 12 | 32:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 6 |
| 3" | 806 | 1,5 | 3 | 30 | 16 | 31:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 8 |
| 5" | 962 | 6 | 9 | 68 | 27 | 37:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 12 |
| 7" | 7344 | 13,5 | 12 | 132 | 58 | 57:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 21 |
| 9" | 8784 | 45 | 30,8 | 340 | 130 | 61:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 49 |
| 12" | 11232 | 54 | 45 | 480 | 190 | 78:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 61 |
| 14" | 11232 | 68 | 54 | 680 | 230 | 85:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 63 |
| 17" | 11232 | 135 | 65 | 980 | 390 | 102:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 105 |
| 21" | 18000 | 203 | 81 | 1600 | 640 | 125:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 149 |
| 25" | 18000 | 271 | 89 | 2400 | 950 | 150:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 204 |
Usos
1. Remolques modulares
2. Todos los tipos de grúas
3. Plataforma de trabajo aérea
4. Sistemas de energía eólica
