Datos del producto:
|
| Número de modelo: | SE14 | Llevar a cabo el esfuerzo de torsión: | 54200 nanómetro |
|---|---|---|---|
| Inclinación del esfuerzo de torsión: | 68000 nanómetro | Esfuerzo de torsión de la salida: | 6550 nanómetro |
| Carga axial estática: | kN 680 | Carga radical estática: | kN 230 |
| Agujeros de montaje: | 21*M16 | Peso: | 63 kilogramos |
| Resaltar: | Impulsión de la ciénaga del engranaje de gusano SE14,Mató la caja de cambios 6550 nanómetro de la impulsión,mató la impulsión 6550 solares nanómetro |
||

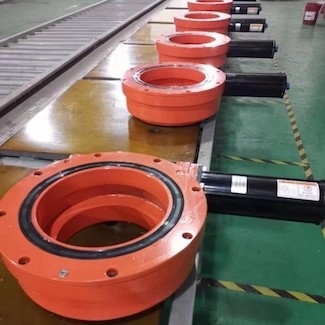

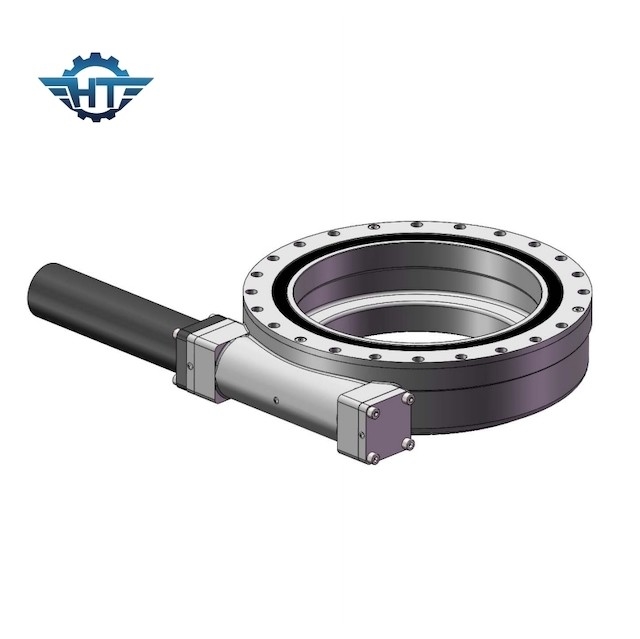

Caja de cambios hidráulica de la impulsión de la ciénaga del engranaje de gusano SE14 con la vivienda incluida para los perseguidores solares
Descripción de producto
Las impulsiones estándar de la ciénaga se caben con una vivienda abierta mientras que una vivienda abierta no se puede para dar a las piezas un buen grado del IP. Las impulsiones de la matanza de Hangtuo están con la vivienda incluida que proporciona la impulsión de la matanza una protección del ingreso IP66. Eso ayuda a la impulsión de la matanza se puede trabajar en el ambiente duro. Nuestra impulsión de la matanza tiene la característica del uno mismo que cierra el eje del gusano del reloj de arena. Una vez que la entrada de la fuente de energía se vuelve al neutral, el eje del gusano cerrará la carga en la posición sin requerir ningún sistema de frenado externo.
Parametrización para la optimización del tratamiento de las series del SE
| Modelo Performance Parameters del SE | ||||||||||||
| Modelo |
Salida nominal Esfuerzo de torsión (N.m) |
Inclinación Esfuerzo de torsión (N.m) |
Tenencia Esfuerzo de torsión (N.m) |
Axial Carga (kN) |
Parte radial Carga (kN) |
Ratio | Eficacia |
Precisión (grado) |
IP |
TEP de trabajo. (℃) |
Uno mismo fijación |
Peso (kilogramo) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 204 |
Usos
Los usos típicos incluyen a perseguidores solares, las turbinas de viento, los platos de la antena de satélite y del radar, las grúas del camión, las elevaciones del hombre, equipo para uso general, los accesorios hidráulicos del equipo, equipo de la herramienta del aceite, los controladores del neumático, el cavador s, y las elevaciones, el robot automotrices etc.
Transporte, dirección y almacenamiento
El transporte solamente en la posición horizontal, impactos debe ser evitado.
Guantes del trabajo del desgaste y tener cuidado al manejar la impulsión de la ciénaga.
Utilice los agujeros de los anillos en las impulsiones de la ciénaga para fijar los pernos para el levantamiento, la dirección y la colocación seguros.
La tienda solamente en una posición horizontal y en cuartos cerrados, la guarda lejos de conseguir mojada, la protección contra la corrosión superficial de las superficies de ajuste expuestas dura aproximadamente 1 mes en el empaquetado cerrado. El almacenamiento de un período más largo requiere medidas protectoras especiales.
Transporte de impulsiones desempaquetadas de la matanza
Utilice elevador conveniente nunca mecanismo el producto del transporte verticalmente
Las impulsiones desempaquetadas de la ciénaga se pueden transportar con el mecanismo elevador bajo condiciones siguientes:
1. El mecanismo elevador se debe configurar apropiadamente para la carga del transporte de la unidad.
2. Los pernos del anillo se deben configurar apropiadamente para el peso de la unidad de transporte.
3. La impulsión de la ciénaga será transportada solamente en sí mismo.
4. El transporte dentro de la compañía será ejecutado solamente horizontalmente.
