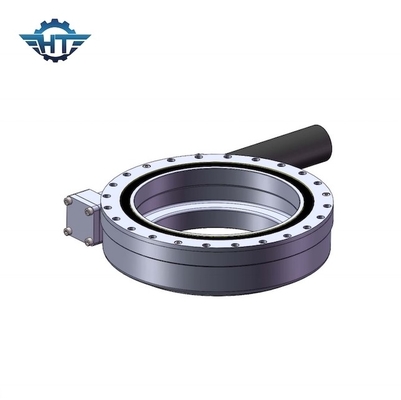

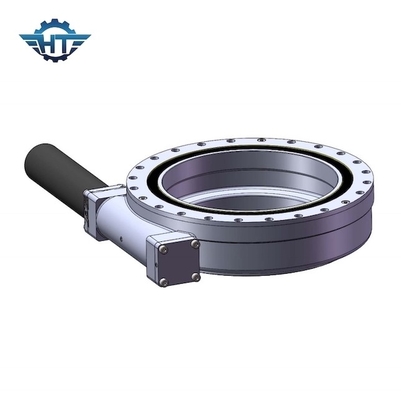

IP66 incluyó larga vida que el engranaje de gusano hidráulico mató la impulsión para la plataforma montada araña

IP66 incluyó larga vida que el engranaje de gusano hidráulico mató la impulsión para la plataforma montada araña
IP66 incluyó larga vida que el engranaje de gusano hidráulico mató la impulsión para la plataforma montada araña IP66 incluyó larga vida que el engranaje de gusano hidráulico mató la impulsión para la plataforma montada araña

Ampliación de imagen :  IP66 incluyó larga vida que el engranaje de gusano hidráulico mató la impulsión para la plataforma montada araña

Datos del producto:
Lugar de origen: China
Nombre de la marca: HangTuo
Certificación: CE, ISO9001
Número de modelo: SE14"
Pago y Envío Términos:
Cantidad de orden mínima: 1 pedazo
Precio: USD 100~1200/ pc
Detalles de empaquetado: CAJA DE LA MADERA CONTRACHAPADA
Tiempo de entrega: 15~45 días
Condiciones de pago: L/C, T/T, Western Union
Capacidad de la fuente: 2000 PC por mes

IP66 incluyó larga vida que el engranaje de gusano hidráulico mató la impulsión para la plataforma montada araña

descripción
Modelo: SE14" Certificado: ISO9001, CE
Color de pintura: por requerimiento Llevar a cabo el esfuerzo de torsión: 54200 nanómetro
Inclinación del esfuerzo de torsión: 68000 nanómetro Esfuerzo de torsión de la salida: 6550 nanómetro
Carga axial: kN 680 Carga radical: kN 230
Resaltar:

long life hydraulic slew drive

,

spider mounted platform hydraulic slew drive

,

ip66 slew drive for solar tracker

IP66 incluyó larga vida que el engranaje de gusano hidráulico mató la impulsión para la plataforma montada araña



Descripción hidráulica de la impulsión de la ciénaga del engranaje de gusano



La impulsión de la matanza o el anillo de la matanza se puede tratar como caja de cambios porque los componentes de la base son el eje del transporte y del gusano de la matanza. También consiste en componentes auxiliares tales como sellos, vivienda, y motor. El motor es generalmente motor del engranaje planetario de DC, motor del engranaje de la CA o motor hidráulico. El motor hidráulico se utiliza principalmente en la maquinaria de construcción como sistema de impulsión de poder. La caja de cambios de la matanza puede soportar fácilmente las fuerzas axiales y radiales.



Parametrización para la optimización del tratamiento de las series del SE



Modelo Performance Parameters del SE
Modelo

Salida nominal

Esfuerzo de torsión (N.m)

Inclinación

Esfuerzo de torsión

(N.m)

Tenencia

Esfuerzo de torsión

(N.m)

Axial

Carga

(kN)

Parte radial

Carga

(kN)

Ratio Eficacia

Precisión

(grado)

IP

TEP de trabajo.

(℃)

Uno mismo

fijación

Peso

(kilogramo)

1" 400 1000 1800 22 12 32:1 el 40% ≤0.1 66 -40~+120 6
3" 600 1500 3000 30 16 31:1 el 40% ≤0.1 66 -40~+120 8
5" 800 6000 9200 68 27 37:1 el 40% ≤0.1 66 -40~+120 12
7" 2000 13500 13200 132 58 57:1 el 40% ≤0.1 66 -40~+120 21
9" 4400 45000 30800 340 130 61:1 el 40% ≤0.1 66 -40~+120 49
12" 5800 54400 40560 480 190 78:1 el 40% ≤0.1 66 -40~+120 61
14" 6550 68000 54200 680 230 85:1 el 40% ≤0.1 66 -40~+120 63
17" 9400 135600 65040 980 390 102:1 el 40% ≤0.1 66 -40~+120 105
21" 16000 203400 81000 1600 640 125:1 el 40% ≤0.1 66 -40~+120 149
25" 21000 271160 89000 2400 950 150:1 el 40% ≤0.1 66 -40~+120 204



Características



La caja de cambios de la impulsión de la matanza tiene característica de autoretención reversa que aumente grandemente la estabilidad del factor de seguridad del sistema y del aumento. Comparado a los productos tradicionales del oscilación, la caja de cambios de la impulsión de la matanza es fácil de instalar, fácil mantener, y ahorra el considerable espacio de la instalación. La caja de cambios de la impulsión de la matanza adopta la tecnología del gusano del reloj de arena que proporciona más contacto de diente, así un esfuerzo de torsión más alto. El engranaje y la alcantarilla de la matanza endurecen tecnología de proceso para aumentar la vida del campo de impulsión de la matanza. La caja de cambios de la impulsión de la matanza es completamente incluida que podría proteger la impulsión de diversas condiciones del ambiente tales como polvo, agua, arena etc.





Usos



uso Araña-montado de la plataforma

el Araña-tipo coche de gran altura está principalmente en el tipo no marcado de la rueda, métodos que caminan del tipo dos de goma no marcado de la pista.

El diseño típico de la estructura:

1 vehículo a gran altitud del trabajo del diseño del mecanismo de la pierna tiene diversos tipos de piernas, para nivelar y para asegurar la estabilidad del papel entero del trabajo del vehículo, el requerir fuerte y confiable, fácil actuar.

2 piernas a gran altitud del vehículo del trabajo de la determinación del palmo de la pierna se fijan generalmente hacia adelante y hacia atrás, y extienden a ambos lados, dirección vertical del punto de ayuda de la pierna de la selección de la posición para ser apropiadas, su principio es que la plataforma de funcionamiento en la carga y más el rango de operación (grande), la estabilidad de la calibración del vehículo para cumplir los requisitos.
