Datos del producto:
|
| Modelo: | Reductor de matanza VE9 | Característica: | cerradura reversa del uno mismo |
|---|---|---|---|
| Ratio: | 61:1 | Uso: | sistema de seguimiento elegante |
| Conductor Voltage: | 12V, 24V, 48V, 220V, 230V | Clase del IP: | IP66 |
| Color: | por requerimiento | Effciency: | el 40% |
| Resaltar: | Motor impulsor de la sola matanza vertical,Motor impulsor 48V de la matanza,impulsión solar de la matanza del perseguidor 48V |
||

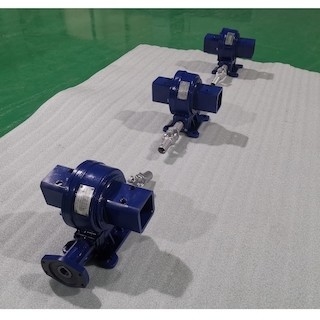

9 pulgadas de solo de Vertial engranaje de la matanza para el sistema de seguimiento solar elegante de AXIS del acoplamiento uno

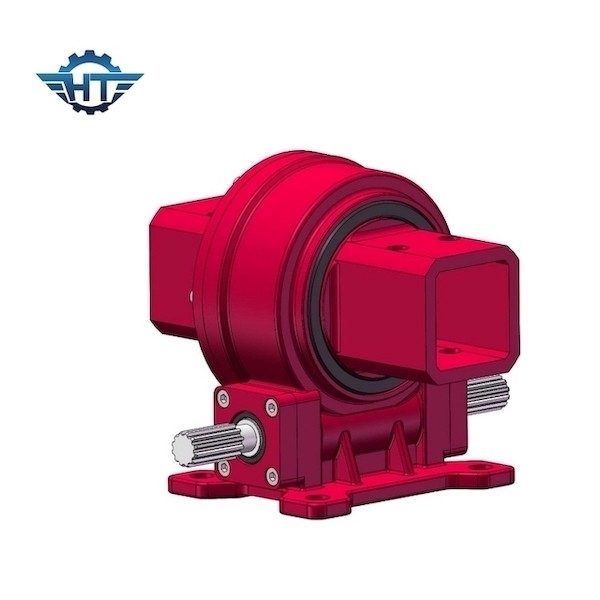

Descripción vertical de la caja de cambios de la impulsión de la ciénaga VE9
El reductor del engranaje utiliza todos los niveles de transmisión del engranaje para alcanzar el propósito de la desaceleración. El reductor se compone de pares del engranaje en todos los niveles. Por ejemplo, un pequeño engranaje se puede utilizar para conducir un engranaje grande para alcanzar cierto propósito de la desaceleración, y entonces una estructura gradual se utiliza. , la velocidad puede ser reducida grandemente.
VE9 que el diseño vertical es el punto brillante más grande de las impulsiones de la matanza de Hangtuo, el diseño vertical se utiliza principalmente para el sistema solar del perseguidor, la estructura especial simplifica la estructura compleja del soporte solar del sistema de seguimiento del solo eje, reduciendo el coste del sistema entero, el diseño vertical está desempeñando un papel más competitivo en el mercado solar del perseguidor.
Modelo Performance Parameters de VE
| Modelo Performance Parameters de VE | ||||||||||||
| Modelo | Esfuerzo de torsión de la salida nominal (N.m) | Llevando a cabo el esfuerzo de torsión (kN.m) | Inclinando el esfuerzo de torsión (kN.m) | Carga axial (kN) | Carga radial (kN) | Ratio | Eficacia |
Precisión (Grado) |
IP | TEP de trabajo (℃) | De autoretención | Peso (kilogramos) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 88 kilogramos |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 135 kilogramos |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 192 kilogramos |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 251 kilogramos |
Usos
El uso más común de la impulsión de la matanza para los perseguidores solares de matanza de dual-AXIS del drivesare de dual-AXIS, tales como helióstatos y photovoltaics concentrado (CPV), y platos del satélite o del radar. Otros usos incluyen elevaciones automotrices, los posicionadores robóticos del brazo, y el equipo de la etapa.
Especificaciones del posicionador de SDE Dual-AXIS
