Datos del producto:
|
| Modelo: | 9 pulgadas de solo eje | Ratio del engranaje: | 61:1 |
|---|---|---|---|
| Eficacia: | el 40% | MOTOR: | Eléctrico, hidráulico, de pasos, servo |
| Instale: | Vertical montada | Uso: | El top del tejado inclinó a perseguidores solares |
| Precisión: | 0,15 grados | Servicio del OEM: | Disponible |
| Resaltar: | El CE VE9 incluyó la impulsión de la matanza,Lacre incluido de la impulsión IP66 de la matanza,Impulsión de la matanza del motor del lacre IP66 |
||

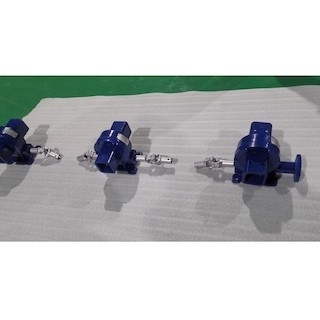

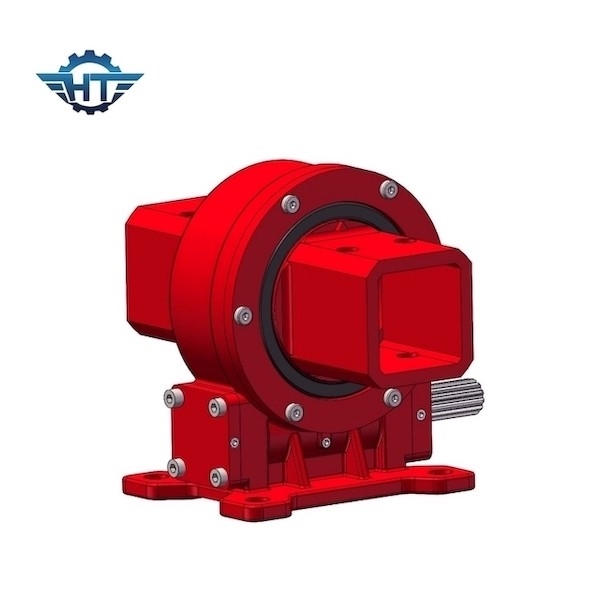

Reductor de matanza de la vertical del CE VE9, lacre IP66 para los perseguidores solares inclinados top del tejado
Descripción vertical del reductor de la matanza
Las impulsiones de la matanza de la alta precisión VE9 permiten a sistemas activos seguir el sol ajustando a la rotación de la tierra en relación con el sol. Los usos solares incluyen los perseguidores fotovoltaicos (picovoltio), los helióstatos, los canales solares, el photovoltaics concentrado (CPV), y los motores de Stirling. Nuestras impulsiones de la ciénaga se pueden montar horizontalmente, verticalmente, y a los ángulos inclinados así que un número infinito de orientaciones es posible.
La impulsión de la matanza tiene muchos tipos tales como tipo incluido, tipo de vivienda abierto, tipo vertical, tipo dual del eje, tipo de la alta precisión, el tipo de impulsión del gusano impulsión de la matanza del etc. se basa en el transporte de la matanza con el esfuerzo de torsión inclinable fuerte del momento y la función de autoretención estática. Mucha superficie de contacto de diente se diseña especialmente para conducir la alta carga.
Modelo Performance Parameters de VE
| Modelo Performance Parameters de VE | ||||||||||||
| Modelo | Esfuerzo de torsión de la salida nominal (N.m) | Llevando a cabo el esfuerzo de torsión (kN.m) | Inclinando el esfuerzo de torsión (kN.m) | Carga axial (kN) | Carga radial (kN) | Ratio | Eficacia |
Precisión (Grado) |
IP | TEP de trabajo (℃) | De autoretención | Peso (kilogramos) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 88 kilogramos |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 135 kilogramos |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 192 kilogramos |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 251 kilogramos |
Usos
Solo sistema de seguimiento inclinado del eje
El solo eje inclinado es conveniente para grados más altos de la latitud los de 30, y el ángulo de la latitud es compensado por el ángulo de inclinación del eje giratorio. Entonces pista la altitud del sol en dirección del eje de rotación, para alcanzar un mejor aumento en la producción de energía fotovoltaica. Generalmente, la producción de energía puede ser aumentada en el 25% al 35% en relación con el soporte fijo.
