Datos del producto:
|
| Modelo: | 9 pulgadas | Ratio del engranaje: | 61:1 |
|---|---|---|---|
| Eficacia: | el 40% | MOTOR: | motor eléctrico |
| Tipo: | Vertical montada | Uso: | Solo sistema de seguimiento plano de AXIS |
| Precison: | 0,15 grados | Servicio del OEM: | Disponible |
| Resaltar: | Sola AXIS impulsión de la matanza del OEM,Impulsión de la matanza de la vertical del motor eléctrico,Impulsión de la matanza del motor del OEM |
||

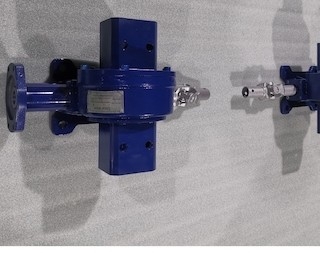

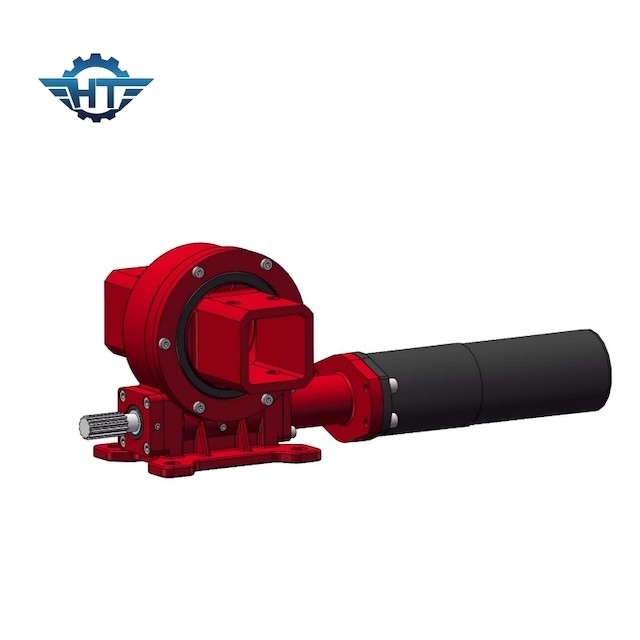

La vertical VE9 montó las impulsiones de la matanza para el solo sistema de seguimiento de AXIS del plano abierto del campo
Descripción incluida de la impulsión de la matanza
Las impulsiones incluidas de la matanza se pueden dividir por diversa exactitud: tipo normal del contragolpe, pequeño tipo del contragolpe. Puede también ser dividido montando métodos: tipo vertical, tipo dual del eje. La impulsión de la matanza se basa en el uno mismo que cierra el engranaje de gusano con el momento inclinable fuerte y la función de autoretención estática. El contacto de diente multi se diseña especialmente para conducir la alta carga.
| Modelo: | VE9 | Lugar del origen | Changzhou, China |
| Marca | HANGTUO | Tipo | Incluido |
| Material | 42CrMo, 50Mn | Esfuerzo de torsión de la salida | 2250 N.m |
| Inclinación del esfuerzo de torsión del momento | 16 KN.m | Llevar a cabo el esfuerzo de torsión | 80 KN.m |
| Grado axial estático | 60 KN | Grado radial estático | 130 KN |
| Grado axial dinámico | 30 KN | Grado radial dinámico | 65 KN |
| Ratio del engranaje | 61:1 | Eficacia | el 40% |
Modelo Performance Parameters de VE
| Modelo Performance Parameters de VE | ||||||||||||
| Modelo | Esfuerzo de torsión de la salida nominal (N.m) | Llevando a cabo el esfuerzo de torsión (kN.m) | Inclinando el esfuerzo de torsión (kN.m) | Carga axial (kN) | Carga radial (kN) | Ratio | Eficacia |
Precisión (Grado) |
IP | TEP de trabajo (℃) | De autoretención | Peso (kilogramos) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 88 kilogramos |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 135 kilogramos |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 192 kilogramos |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 251 kilogramos |
Usos
Seguimiento dual del eje
Dual-AXIS que sigue, con dos hachas moviéndose al mismo tiempo, se puede alcanzar con dos impulsiones horizontales de la matanza, o una impulsión vertical-horizontal de la matanza para alcanzar el seguimiento, que puede asegurarse de que el panel solar sea siempre perpendicular a los rayos del sol, así que el seguimiento de dual-AXIS mejora la eficacia de la generación de energía solar. Puede ser aumentado en 35%-45%.
