Datos del producto:
|
| Tipo de impulsión de la matanza: | Engranaje de gusano anti del contragolpe | Material del gusano: | 42CrMo/50Mn |
|---|---|---|---|
| Uso: | Perseguidores solares de AXIS del panel del picovoltio solos | Tamaño: | 3 pulgadas a 25 pulgadas |
| Vida del campo: | 30 años | Color: | Cliente requerido |
| MOTOR: | 24V/12V/48VDC | Mantenimiento: | Libre |
| Resaltar: | Impulsión solar envuelta doble de la ciénaga VE5,impulsión solar de la ciénaga de 48V 42CrMo,impulsión de la ciénaga del engranaje de gusano de 48V 42CrMo |
||

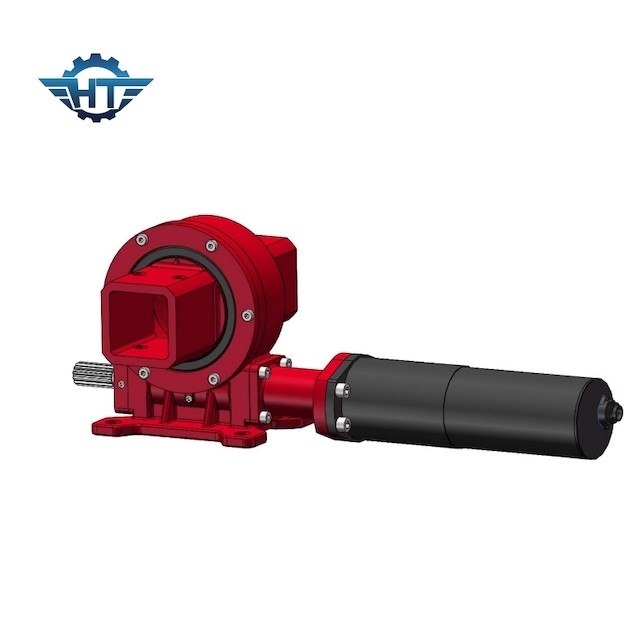

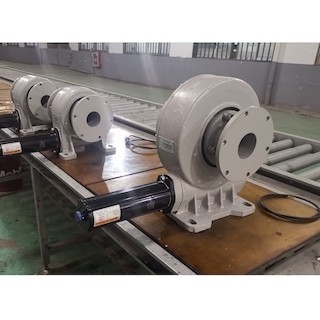

Impulsión envuelta doble de la matanza del engranaje de gusano VE5 para perseguidores solares de AXIS del panel del picovoltio los solos
Envoltura de la descripción eléctrica de la impulsión de la ciénaga
La impulsión eléctrica de la matanza de la envoltura se diseña y se utiliza principalmente en trackin fotovoltaico de la central eléctrica. por ejemplo sistema de seguimiento horizontal de solo-AXIS, sistema de seguimiento grande del acoplamiento, sistema de seguimiento oblicuo del acoplamiento de solo-AXIS, sistema de seguimiento oblicuo de solo-AXIS, y sistema de seguimiento de dual-AXIS.
Modelo Performance Parameters de VE
| Modelo Performance Parameters de VE | ||||||||||||
| Modelo | Esfuerzo de torsión de la salida nominal (N.m) | Llevando a cabo el esfuerzo de torsión (kN.m) | Inclinando el esfuerzo de torsión (kN.m) | Carga axial (kN) | Carga radial (kN) | Ratio | Eficacia |
Precisión (Grado) |
IP | TEP de trabajo (℃) | De autoretención | Peso (kilogramos) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 88 kilogramos |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 135 kilogramos |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 192 kilogramos |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 251 kilogramos |
Usos
1. Solo acoplamiento plano del eje
Conveniente para las latitudes debajo de 30 grados y cuestas de la tierra menos de 12 grados.
2. Solo acoplamiento oblicuo del eje
Conveniente para el medio a las altas latitudes, la tierra necesita ser aproximadamente plana.
3. Unidad oblicua de solo-AXIS
Conveniente para el medio a las altas latitudes.
4. Sistema de seguimiento solar del eje dual
Seguimiento dual del eje
Dual-AXIS que sigue, con dos hachas giratorias moviéndose al mismo tiempo, puede asegurarse de que el panel solar es siempre perpendicular a los rayos del sol, así que el seguimiento de dual-AXIS mejora la eficacia de la generación de energía solar.
