Datos del producto:
|
Característica: | fijación del uno mismo | Material: | 42CRMN, 50Mn |
---|---|---|---|
Garantía: | 5~10 años | Uso: | energía solar |
color: | RAL6001 | Certificado: | ISO9001, CE |
Exactitud: | ≤0.1 | ||
Resaltar: | Impulsión de la ciénaga del engranaje de gusano VE3,Impulsión de la ciénaga del sistema de seguimiento del picovoltio,Sola pequeña impulsión de la ciénaga de AXIS |

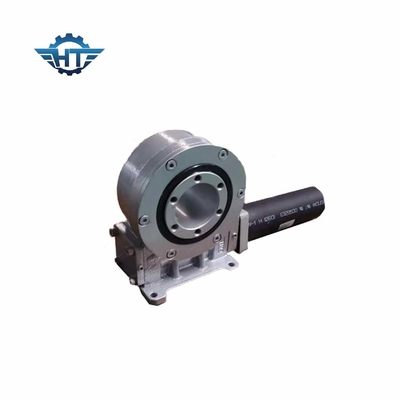

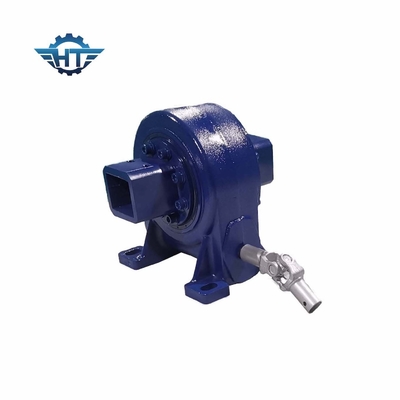

Actuador de la impulsión de la ciénaga del engranaje de gusano VE3 para el solo sistema de seguimiento solar de AXIS picovoltio
Descripción de la impulsión de la ciénaga de la cerradura del uno mismo IP66
La impulsión de la matanza es un mecanismo de transmisión de la reducción integrado con una fuente de energía de conducción. Ofrece con el mecanismo de engranaje de gusano, así que es fijación del sef. También tiene vivienda del lacre exterior y esquelético, así que el grado de la protección es IP66.
La rotación de la impulsión de la matanza puede ser en un solo eje, o en hachas múltiples junta. Es un mecanismo de transmisión de fines generales de la reducción que integra las funciones de la rotación, desaceleración, y tener una estructura simple y una fabricación y un mantenimiento convenientes al mismo tiempo.
Parametrización para la optimización del tratamiento vertical de la impulsión de la ciénaga
Modelo | Ratio | Esfuerzo de torsión de la salida nominal | Inclinación del esfuerzo de torsión | Carga axial | Carga radial | Llevar a cabo el esfuerzo de torsión | Eficacia | Precisión | De autoretención | Peso |
N.m | N.m | kN | kN | N.m | grado | Sí | kilogramo | |||
3" | 31:1 | 300 | 1500 | 3,6 | 15 | 7000 | el 40% | ≤0.1 | Sí | 13kg |
5" | 37:1 | 637,5 | 5000 | 16 | 27 | 9200 | el 40% | ≤0.1 | Sí | 18kg |
7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | el 40% | ≤0.1 | Sí | 28kg |
8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | el 40% | ≤0.1 | Sí | 35kg |
9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | el 40% | ≤0.1 | Sí | 51kg |
12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | el 40% | ≤0.1 | Sí | 61kg |
14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | el 40% | ≤0.1 | Sí | 78 kilogramos |
17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | el 40% | ≤0.1 | Sí | 105 kilogramos |
21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | el 40% | ≤0.1 | Sí | 185 kilogramos |
25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | el 40% | ≤0.1 | Sí |
244 kilogramos |
Características
La impulsión de la matanza puede realizar la rotación y la reducción de velocidad circunferenciales ilimitadas, y puede soportar una fuerza axial más grande, fuerza radial y fuerza del vuelco. Disfruta de ventajas de la alta exactitud, de la estructura compacta y de la capacidad de carga grande. Se diseña, se prueba y se utiliza por una vida del campo de 30 años.
Usos
Perseguidores solares incluyendo sistemas de seguimiento solares del solo eje y sistemas de seguimiento solares del eje dual, turbinas de viento, platos del satélite y del radar, grúas del camión, elevaciones del hombre, equipo para uso general, accesorios hidráulicos del equipo, equipo de la herramienta del aceite, controladores del neumático, cavadores, y elevaciones automotrices.
Empaquetado
Empaquetado interno: película plástica antioxidante; las bolsas de plástico del vacío.
Empaquetado externo: cartón duro; caso de madera; plataforma de madera.
Término de envío: por expreso; por el aire; por tierra; por el mar.
Para las muestras, puesto que la impulsión de la ciénaga está con la pequeña dimensión sino peso pesado, no es envío rentable al lado de mar mientras que el envío expreso la manera rentable, nuestra voluntad logistitic de los personales pedida TNT, DHL, UPS, FEDEX, de comparar el precio expreso para encontrar la manera más rentable.
Si en pedido en bloque en el futuro, recomendamos la nave por el mar.
