Datos del producto:
|
| Material: | 50Mn, 42CrMo | Dispositivo de la matanza: | VE9 |
|---|---|---|---|
| Ratio del engranaje: | 61:1 | Llevar a cabo el esfuerzo de torsión: | 80000 nanómetro |
| Inclinación del esfuerzo de torsión: | 16000 nanómetro | Esfuerzo de torsión de la salida nominal: | 8784 nanómetro |
| Paquete del transporte: | madera contrachapada y plataforma | Color estándar: | RAL 9006 |
| Resaltar: | Pequeña impulsión solar de la ciénaga VE9,Pequeña impulsión de la ciénaga del acoplamiento horizontal,impulsión solar de la ciénaga de 42CrMo VE9 |
||

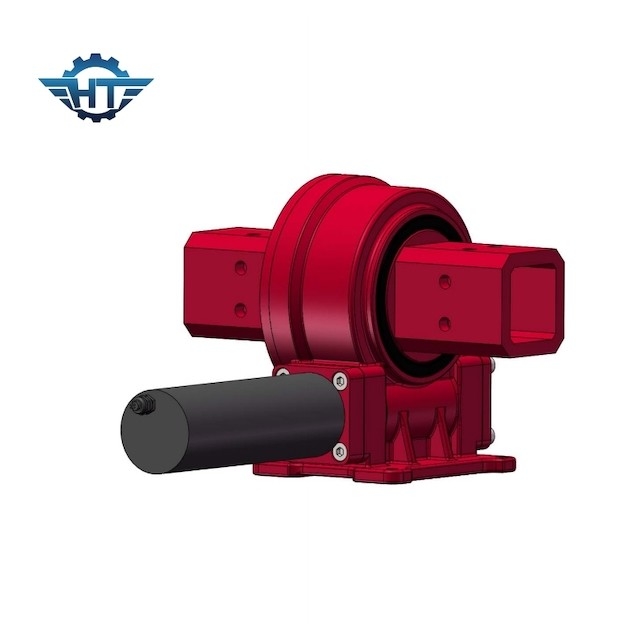

Impulsiones solares de la matanza VE9 para sistemas de seguimiento solares horizontales de AXIS del acoplamiento los solos
Sola descripción de la impulsión de la matanza de AXIS del acoplamiento
Las impulsiones de la matanza de solo-AXIS del vínculo giran alrededor un eje y hacen el movimiento del sistema de seguimiento del Este al Oeste y de nuevo a hogar en la noche. Estos productos son los más fáciles de instalar, y los más de uso general. VE ofrece el montaje vertical y una impulsión lleno-incluida IP66 en una unidad de alto poder.
Modelo Performance Parameters de VE
| Modelo Performance Parameters de VE | ||||||||||||
| Modelo | Esfuerzo de torsión de la salida nominal (N.m) | Llevando a cabo el esfuerzo de torsión (kN.m) | Inclinando el esfuerzo de torsión (kN.m) | Carga axial (kN) | Carga radial (kN) | Ratio | Eficacia |
Precisión (Grado) |
IP | TEP de trabajo (℃) | De autoretención | Peso (kilogramos) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 88 kilogramos |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 135 kilogramos |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 192 kilogramos |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 251 kilogramos |
Mantenimiento
El dispositivo de la impulsión de la matanza es un elemento de la transmisión de la fuerza que realiza el movimiento relativo de la matanza entre el cuerpo superior y la parte inferior del cuerpo, y se utiliza para apoyar la masa del cuerpo superior y para llevar la cantidad de trabajo. El motor se utiliza como el método de conducción. Cuando el motor rotatorio gira, la caja de la reducción del engranaje planetario es conducida por el motor, y entonces el eje de salida de la impulsión rotatoria se conduce, para poder girar el dispositivo rotatorio de la impulsión.
El buen funcionamiento de los componentes giratorios de la estructura es la garantía básica de la flexibilidad total, así que el trabajo de la lubricación es esencial.
Según diversos usos, el ciclo de añadir la grasa es también diferente. Para los usos fotovoltaicos, el ciclo de inyectar o de substituir la grasa es cinco años. Para los usos de la maquinaria de construcción, porque su velocidad y frecuencia de trabajo son mucho más altas que las de usos fotovoltaicos, la grasa se debe añadir o substituir cada año o aún cada seis meses.
Bajo condiciones de trabajo especiales, tales como las zonas tropicales, humedad alta, polvo, y diferencia grande de la temperatura, durante el funcionamiento continuo, el ciclo de la lubricación debe ser acortado, y un poco de nueva grasa se debe añadir antes y después de las paradas de la máquina que corren durante mucho tiempo. Llene la alcantarilla de la grasa hasta que filtre fuera de la banda de aislamiento.
