Datos del producto:
|
| Modelo: | alta exactitud 3 pulgadas | Ratio del engranaje: | 31:1 |
|---|---|---|---|
| Eficacia: | el 40% | Precisión: | 0,05 grados |
| MOTOR: | Eléctrico, nema, motores servos | instale el método: | Vertical instalada |
| Uso: | Reflectores parabólicos concentrados | Color: | por requerimiento |
| Resaltar: | Impulsión eléctrica de la ciénaga del reflector parabólico,impulsión eléctrica de la ciénaga de 0,05 grados |
||

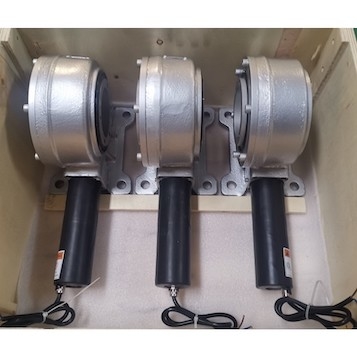

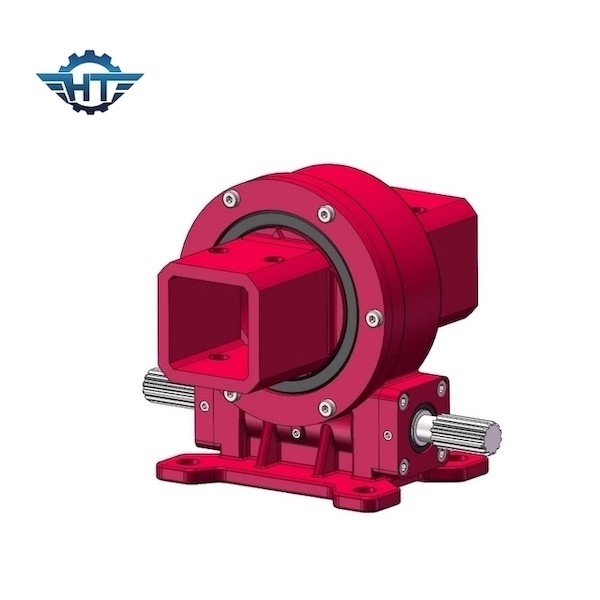

Alta precisión 3 pulgadas de impulsión solar de la matanza para los reflectores parabólicos concentrados
Descripción de la impulsión de la matanza de la alta precisión
La impulsión vertical de la matanza de 5 pulgadas con la alta precisión se podría aplicar en las centrales eléctricas parabólicas del canal (PTPP). Es una clase de central térmica desarrollada que puede generar electricidad recogiendo el calor del sol al líquido de alta temperatura.
Las centrales eléctricas directas parabólicas consisten en: reflectores parabólicos (espejos), tubo del receptor, estructura de la ayuda del metal, sistema de seguimiento que incluye las impulsiones, los sensores, y los controles de la matanza. Las impulsiones de la matanza son la pieza de la base de la unidad de seguimiento.
Parametrización para la optimización del tratamiento VE5
| Modelo: | impulsión vertical de la matanza de 5 pulgadas |
| Esfuerzo de torsión de la salida nominal: | 962 nanómetro |
| Inclinación del esfuerzo de torsión: | 5000 nanómetro |
| Carga axial: | kN 16 |
| Carga radial: | kN 27 |
| Llevar a cabo el esfuerzo de torsión: | kNm 30 |
| Eficacia: | el 40% |
| Precisión: | 0,15 ° |
| De autoretención: | Sí |
| Peso: | 18 kilogramos |
Modelo Performance Parameters de VE
| Modelo Performance Parameters de VE | ||||||||||||
| Modelo | Esfuerzo de torsión de la salida nominal (N.m) | Llevando a cabo el esfuerzo de torsión (kN.m) | Inclinando el esfuerzo de torsión (kN.m) | Carga axial (kN) | Carga radial (kN) | Ratio | Eficacia |
Precisión (Grado) |
IP | TEP de trabajo (℃) | De autoretención | Peso (kilogramos) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 88 kilogramos |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 135 kilogramos |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 192 kilogramos |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 251 kilogramos |
Usos
Sistema de Fresnel CSP
El sistema fototérmico de Fresnel está a través de la unidad de seguimiento en el sistema, que incluye un dispositivo rotatorio de la impulsión como la base de la unidad de seguimiento, y el espejo y el colector linear se colocan en la dirección norte-sur. consiga el calor solar máximo.
