Datos del producto:
|
| Tipo: | Reductor del gusano VE9 | Material: | 42CRMN o 50Mn |
|---|---|---|---|
| Uso: | Energía solar | Período de garantía: | 10 años |
| Color: | Cliente requerido | Tamaño: | 3 pulgadas a 25 pulgadas |
| Clase del IP: | IP66 | Característica: | cerradura reversa del uno mismo |
| Resaltar: | Impulsión vertical incluida de la matanza VE9,Sola impulsión vertical oblicua de la matanza,Impulsión solar incluida del perseguidor VE9 |
||

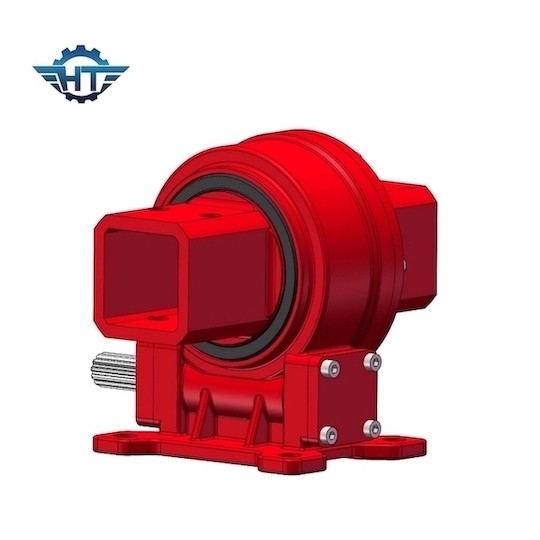

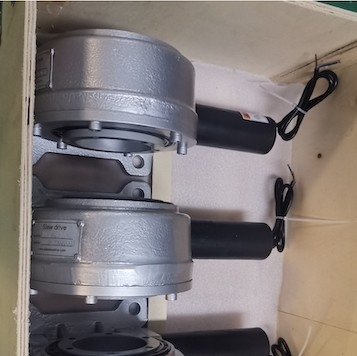

El perseguidor solar vertical incluido VE9 mató la impulsión con el motor eléctrico para la energía solar
Descripción solar eléctrica de la impulsión de la matanza
El sistema de seguimiento solar eléctrico de la impulsión de la matanza es un sistema de la unidad de control mecánica y electrónica que optimiza el uso de la luz del sol en la producción de energía fototérmica y fotovoltaica de alcanzar eficacia de conversión fotoeléctrica mejorada. Incluye: mató impulsiones, los motores (DC, motores adaptados de pasos, servos, planetarios, motores del empujador, etc.), los engranajes de gusano, los sistemas del sensor, el etc.
Temperatura ambiente:
Gama de temperaturas de trabajo de la impulsión del engranaje de gusano: -40℃~+80℃.
El valor de la eficacia mecánica proporcionado por los pares de la impulsión del engranaje de gusano es un valor medio o un valor de referencia, que es conveniente para la buena lubricación, y bajo el esfuerzo de torsión y velocidad clasificados. La eficacia mecánica puede ser aumentada aumentando la velocidad de desplazamiento de la superficie del diente, aumento del ángulo de hélice o aumento de la aspereza de la cuesta del gusano.
lubricante:
Antes de salir de la fábrica, la grasa correspondiente se inyecta en la superficie, el transporte y la alcantarilla del diente de la impulsión rotatoria del engranaje de gusano para asegurar la operación normal de los pares de la impulsión del engranaje de gusano y del gusano. La inyección regular de la grasa es necesaria asegurarse de que la grasa añadida es totalmente compatible con la grasa original.
Modelo Performance Parameters de VE
| Modelo Performance Parameters de VE | ||||||||||||
| Modelo | Esfuerzo de torsión de la salida nominal (N.m) | Llevando a cabo el esfuerzo de torsión (kN.m) | Inclinando el esfuerzo de torsión (kN.m) | Carga axial (kN) | Carga radial (kN) | Ratio | Eficacia |
Precisión (Grado) |
IP | TEP de trabajo (℃) | De autoretención | Peso (kilogramos) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 88 kilogramos |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 135 kilogramos |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 192 kilogramos |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 251 kilogramos |
Usos
1. Solo acoplamiento plano del eje
2. Solo acoplamiento oblicuo del eje
3. Unidad oblicua de solo-AXIS
4. Sistema de seguimiento solar del eje dual
