Datos del producto:
|
| Modelo: | VE7 | Ratio del engranaje: | 57:1 |
|---|---|---|---|
| Uso: | Montaje del sistema de seguimiento | Esfuerzo de torsión de la salida nominal: | 7344 nanómetro |
| Llevar a cabo el esfuerzo de torsión: | 60000 nanómetro | Inclinación del esfuerzo de torsión: | 10000 nanómetro |
| Eficacia: | el 40% | Color estándar: | RAL 9006 |
| Resaltar: | Impulsión eléctrica vertical de la ciénaga VE7,Impulsión eléctrica 10000 nanómetro de la ciénaga,Impulsión de la ciénaga del motor de 10000 nanómetro |
||

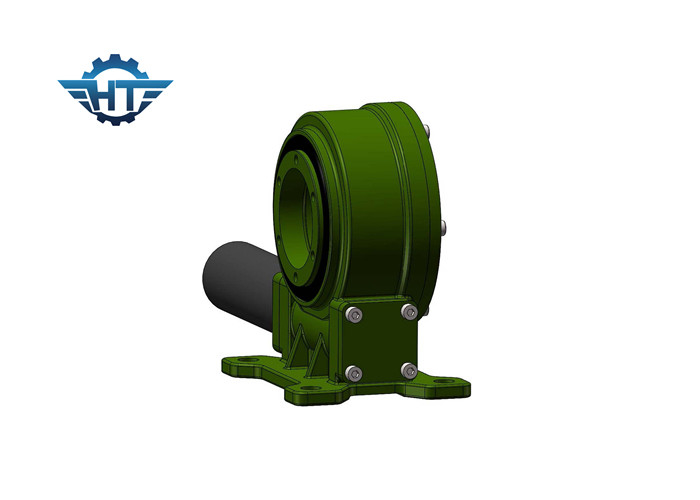

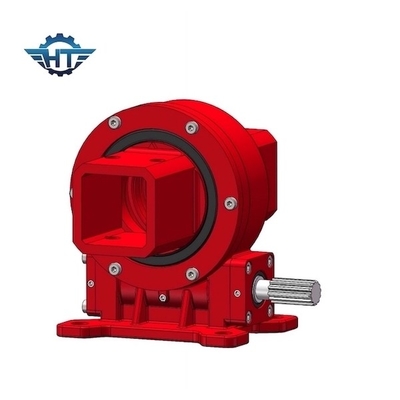

El engranaje de gusano vertical VE7 mató la impulsión con los motores eléctricos del engranaje 24VDC para los perseguidores solares
Descripción de la impulsión de la matanza del engranaje de gusano
Una unidad de impulsión de la matanza del engranaje de gusano es una unidad compacto construida que consiste en un engranaje, una base y un gusano de la matanza. Esta unidad trae las ventajas de un engranaje de la matanza y de un gusano en una unidad.
El solo eje que las impulsiones verticales de la ciénaga se montan verticalmente, él se diseña específicamente para los sistemas de seguimiento solares del solo eje plano que requieren el seguimiento hacia el sol para del Este al Oeste. La rotación exacta de la impulsión vertical de la ciénaga permite que el mecanismo siga perfectamente. Esta clase de impulsión vertical de la matanza se fabrica usando la última tecnología que incorpora el mecanismo del reloj de arena.
Modelo Performance Parameters de VE
| Modelo Performance Parameters de VE | ||||||||||||
| Modelo | Esfuerzo de torsión de la salida nominal (N.m) | Llevando a cabo el esfuerzo de torsión (kN.m) | Inclinando el esfuerzo de torsión (kN.m) | Carga axial (kN) | Carga radial (kN) | Ratio | Eficacia |
Precisión (Grado) |
IP | TEP de trabajo (℃) | De autoretención | Peso (kilogramos) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 88 kilogramos |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 135 kilogramos |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 192 kilogramos |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 251 kilogramos |
1. Diseño especial basado en diversos usos y proyectos
2. diversos tipos de motores se podían hacer juego, por ejemplo los motores hidráulicos, los motores de pasos, los motores eléctricos etc.
3. diversos colores están disponibles basados en código de RAL; nuestro color estándar es RAL 9006.
Servicios modificados para requisitos particulares
La arena entrará en el equipo por la protuberancia, y los productos con funcionamiento de aislamiento pobre tendrán fácilmente entrar de la arena. Por lo tanto, para las condiciones de trabajo duras, tales como menos lluvia y tempestades de arena pesadas, nuestros productos adoptarán los sellos múltiples, y además de los sellos ordinarios, los sellos mecánicos serán añadidos.
Además, en el caso de baja temperatura y de diferencia grande de la temperatura en medio día y noche, la diferencia grande de la temperatura entre día y noche hará el aire condensar y condensar gotitas de agua en la noche después de ser calentada y extensión. En este caso, el swellability del producto también se considera además de la tirantez. Por lo tanto, las medidas se deben admitir el proceso del diseño y de fabricación para evitar aherrumbrar.
En algunos lugares, la temperatura puede alcanzar menos 40 grados de Celsius cuando la temperatura es baja, y la temperatura extrema en temperatura alta puede alcanzar cerca de 50 grados de cent3igrado sobre cero (en este tiempo, la temperatura de funcionamiento del reductor es más alta). Para guardar el reductor el correr normalmente, especialmente bajo condiciones frías severas, de lubricidad debe ser garantizada. Por lo tanto, el aceite lubricante con tecnología amplia de la temperatura puede adaptar generalmente a la baja temperatura del menos 40 al menos 60 grados de cent3igrado, y puede soportar la temperatura alta del menos 80 grados de cent3igrado o aún más de 100 grados de cent3igrado.
La radiación de la luz del sol puede tener ciertos efectos sobre el producto, tal como el envejecimiento del caucho. Este problema se puede solucionar usando los sellos mecánicos para evitar los componentes de la base que son expuestos a la luz del sol durante mucho tiempo.
